Comment concevez-vous un ressort de compression ?

Considérations générales relatives à la conception et au calcul d'un ressort de compression.

Nous concevons et calculons des ressorts de compression tous les jours. Nous rencontrons donc souvent les mêmes questions. Nous passerons ici en revue la construction d'un ressort de compression, et expliquerons quels paramètres doivent être définis.

Matériau de ressort de compression

Définissez d'abord le matériau qui correspond à votre objectif et à votre conception. Pour calculer correctement votre ressort de compression, il faut prendre le matériau comme point de départ.

Exemples des matériaux de ressort les fréquemment utilisés.

Nom:
Corde à piano
Description:
Fil pour ressort " brut " non traité
Application:
À l'intérieur, dans un environnement sec et stable
Remarque:
Ne fournit pas de protection contre la corrosion
Nom:
La corde à piano prégalvanisée
Description:
Galvanisé à chaud en usine
Application:
Environnement extérieur
Remarque:
Pas de galvanisation quand le fil est coupé
Nom:
La corde à piano électro-galvanisée
Description:
La corde à piano post-traitée selon un processus d'électro-galvanisation
Application:
Protection antirouille légère - belle surface brillante
Remarque:
Surface fragile - si de la rouille peut pénétrer sous la surface
Nom:
Fil pour ressort en acier inoxydable
Description:
Fil pour ressort en acier inoxydable 302 ou 304
Application:
Environnement extérieur
Remarque:
Peut être poli par électrolyse pour obtenir une surface brillante
Nom:
Fil pour ressort en acier inoxydable résistant aux acides
Description:
Fil pour ressort en acier inoxydable 316
Application:
Environnements plus agressifs
Remarque:
Peut être poli par électrolyse pour obtenir une surface brillante

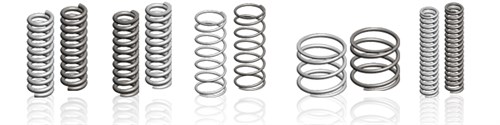

Ressort de compression

Diamètre de fil pour ressort de compression

La force d'un ressort de compression est définie en combinant l'épaisseur du fil, son diamètre, le nombre de spires et sa longueur libre. Plus le fil est fin, moins le ressort a de force et de stabilité. Un fil fin, un grand diamètre et de nombreuses spires donnent un ressort instable avec une courbe de force plane. Un ressort épais, un petit diamètre et peu de spires donnent une courbe de force en croissance rapide et une course courte.

L'augmentation du diamètre d'un fil influence fortement la force en raison de l'extension sensible de la surface.

Diamètre du ressort de compression

Si un ressort de compression doit fonctionner sur un mandrin, le diamètre intérieur sert de point de départ. Si l'orifice de service pour le ressort de compression n'est pas variable, le diamètre extérieur sert de point de départ. Le diamètre d'un ressort de compression augmente lorsque le ressort est compressé. Cette augmentation est proportionnelle au pas du ressort de compression. Plus le pas est grand, plus l'augmentation de diamètre est grande. Il est par conséquent important de connaître la tolérance du diamètre extérieur et d'en tenir compte dans la conception du ressort et dans sa construction.

Ressort de compression - Hole vs rod

Si vous augmentez le diamètre du ressort, vous réduisez la force du ressort.

Longueur du ressort de compression

Utilisez si possible dans votre assemblage un ressort ayant la plus petite course, afin d'en prolonger la durée de vie.

Ressort court : Utilisation de course maximale = durée de vie courte
Ressort long : Utilisation de course minimale = durée de vie longue

Si vous augmentez la longueur du ressort, vous maintenez la force maximale mais réduisez la constante du ressort.

Spires de ressort de compression

Peu de spires = course courte
Beaucoup de spires = course longue

Grand espace entre les spires = spire abrupte = courbe de force abrupte. Le course longue n'est pas indiquée puisque la tension dans les câbles atteint plus rapidement son maximum en raison du faible nombre de spires.

Petits espaces entre les spires = course courte avant que les spires ne se touchent. Courbe de force plane.

Si vous augmentez le nombre de spires, vous réduisez la force du ressort.



Extrémité de ressort de compression

L'extrémité d'un ressort de compression peut présenter les formes suivantes :

1. Non fermée
Ressort de compression - Non fermée
2. Fermée non meulée
Ressort de compression - Fermée non meulée
3. Fermée et meulée
Ressort de compression - Fermée et meulée

Sens d'enroulement de ressort de compression

Enroulement vers la gauche
Ressort de compression - Enroulement vers la gauche
Enroulement vers la droite
Ressort de compression - Enroulement vers la droite
