Ressorts de traction en corde à piano, en fil électrozingué ou en fil d’acier inoxydable

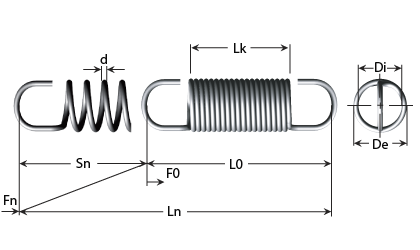

Dessins tech - Ressorts de traction en corde à piano, en fil électrozingué ou en fil d’acier inoxydable

Passez votre commande avant 15 h 30 du lundi au jeudi et avant 14 h 45 le vendredi, nous l’expédierons le jour même pour une livraison théorique sous 2 à 4 jours. Cela s’applique à tous les ressorts de traction en stock

Informez-vous des remises sur quantités et des prix en cliquant sur le caddie à côté du produit correspondant.

À l’aide de nos curseurs de défilement de la gamme, la navigation dans notre gamme de ressorts de traction standard comptant plus de 3 000 tailles différentes est simple et rapide.

Nous avons tout, des petits ressorts de traction jusqu’aux plus grands, pour l’usage industriel et privé. Le choix des ressorts de traction standard comprend des longueurs allant de 6,35 mm à 377,00 mm (non chargés).

Cette gamme est produite conformément aux normes DIN actuelles et dans les qualités supérieures demandées en Europe et en Amérique.

Qu’est-ce qu’un ressort de traction ?


Un ressort de traction est utilisé là où une traction est nécessaire, pour les machines industrielles ou agricoles par exemple. Constructions grandes et petites.

Un ressort de traction accumule de la force lorsqu’il est tiré. Plus il est tiré, plus il accumule de force. La force est libérée dès que le ressort revient à sa longueur d’origine. Si un ressort de traction est fabriqué et utilisé correctement, il durera longtemps. Pour plus d’informations, consultez la section « Durée de vie » des informations techniques ci-dessous.

Corde à piano : pour environnements secs


L’utilisation de ressorts en corde à piano est recommandée dans les environnements secs. En effet, le matériau ne dispose d’aucune protection contre la rouille. Les ressorts en corde à piano sont environ 10 % plus robustes que les ressorts en acier inoxydable.

Les ressorts de traction électrozingués sont fabriqués à partir de corde à piano puis électrozingués. Cela leur confère une surface brillante et attrayante. L’électrozingage n’offre qu’une résistance moyenne à la corrosion, mais si le ressort est utilisé en environnement humide, sa durée de vie sera plus longue par rapport à celle d’un même ressort qui serait fabriqué en corde à piano sans traitement de surface.

Fil en acier inoxydable : environnements humides


Pour les environnements humides, nous recommandons les ressorts en fil d’acier inoxydable. Les ressorts de traction en acier inoxydable sont approximativement 10 % moins puissants que les ressorts en corde à piano.

Si vous utilisez des ressorts dans des environnements où ils seront exposés à des produits chimiques agressifs ou à l’eau de mer, nous recommandons les ressorts fabriqués à partir d’un type spécial d’acier inoxydable (AISI 316). Nous ne les gardons pas en stock, mais nous pouvons les fabriquer sur demande. Prenez contact avec nous pour plus d’informations.

Ressorts pour coupe et procédures de test


Si vous n’êtes pas sûr(e) de la longueur/de la course dont vous avez besoin, nous proposons des ressorts en longueurs 300, 500 et 1 000 mm qui seront fabriqués spécialement pour être découpés à la bonne longueur et utilisés dans les prototypes et pour les procédures de test. Effectuez un tri par longueurs en utilisant le curseur ci-dessous.

Remarque : ces ressorts n’ont pas de boucles. Ils doivent être courbés par le client après avoir été coupés à la longueur souhaitée si nécessaire. Pour prolonger leur durée de service, nous recommandons de réaliser les courbures comme des courbures douces et non comme des courbures franches ou des rainures.

19-46655-description

Acier inoxydable 302

19-46095-description

Corde à piano

19-46719-description

Galvanisé

Filtrer par
Affiner les options
d - Diamètre du fil (mm)
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
L0 - Longueur libre (mm)
Ln - Longueur sous charge max. (mm)
Sn - Course maximale (mm)
Fn - Charge maximale sous Ln (N)
F0 - Force initiale (N)
R - Constante de ressort (N/mm)
Lk - Corps du ressort (mm)
Série
Matériau

Produits 1-10 sur 2764

Page
par page
Par ordre décroissant
Voir les prix - Ajouter au panier Matériau d
Diamètre du fil (mm)
De
Diamètre extérieur (mm)
Di
Diamètre intérieur (mm)
L0
Longueur libre (mm)
Lk
Corps du ressort (mm)
Ln
Longueur sous charge max. (mm)
Sn
Course maximale (mm)
Fn
Charge maximale sous Ln (N)
F0
Force initiale (N)
R
Constante de ressort (N/mm)
Référence Stock Dessins tech En savoir plus 3D CAD
Acier inoxydable 302 0.18 1.60 N/A 6.35 3.79 13.72 7.37 1.19 0.11 0.15 E00630070250S E00630070250S
Corde à piano 0.18 1.60 N/A 6.35 3.79 13.72 7.37 1.42 0.13 0.18 E00630070250M E00630070250M
Acier inoxydable 302 0.18 1.60 N/A 7.87 5.31 18.54 10.67 1.19 0.11 0.10 E00630070310S E00630070310S
Corde à piano 0.18 1.60 N/A 7.87 5.31 18.54 10.67 1.42 0.13 0.12 E00630070310M E00630070310M
Acier inoxydable 302 0.18 1.60 N/A 9.65 7.09 23.62 13.97 1.19 0.11 0.07 E00630070380S E00630070380S
Corde à piano 0.18 1.60 N/A 9.65 7.09 23.62 13.97 1.42 0.13 0.09 E00630070380M E00630070380M
Acier inoxydable 302 0.18 1.60 N/A 11.18 8.62 28.45 17.27 1.19 0.11 0.06 E00630070440S E00630070440S
Corde à piano 0.18 1.60 N/A 11.18 8.62 28.45 17.27 1.42 0.13 0.07 E00630070440M E00630070440M
Acier inoxydable 302 0.18 1.60 N/A 12.70 10.14 33.27 20.57 1.19 0.11 0.06 E00630070500S E00630070500S
Corde à piano 0.18 1.60 N/A 12.70 10.14 33.27 20.57 1.42 0.13 0.07 E00630070500M E00630070500M
  1. E00630070250S
    En stock: 126
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0.18
    De - Diamètre extérieur (mm) 1.60
    Di - Diamètre intérieur (mm)
    L0 - Longueur libre (mm) 6.35
    Lk - Corps du ressort (mm) 3.79
    Ln - Longueur sous charge max. (mm) 13.72
    Sn - Course maximale (mm) 7.37
    Fn - Charge maximale sous Ln (N) 1.19
    F0 - Force initiale (N) 0.11
    R - Constante de ressort (N/mm) 0.15
  2. E00630070310S
    En stock: 101
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0.18
    De - Diamètre extérieur (mm) 1.60
    Di - Diamètre intérieur (mm)
    L0 - Longueur libre (mm) 7.87
    Lk - Corps du ressort (mm) 5.31
    Ln - Longueur sous charge max. (mm) 18.54
    Sn - Course maximale (mm) 10.67
    Fn - Charge maximale sous Ln (N) 1.19
    F0 - Force initiale (N) 0.11
    R - Constante de ressort (N/mm) 0.10
  3. E00630070380S
    En stock: 191
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0.18
    De - Diamètre extérieur (mm) 1.60
    Di - Diamètre intérieur (mm)
    L0 - Longueur libre (mm) 9.65
    Lk - Corps du ressort (mm) 7.09
    Ln - Longueur sous charge max. (mm) 23.62
    Sn - Course maximale (mm) 13.97
    Fn - Charge maximale sous Ln (N) 1.19
    F0 - Force initiale (N) 0.11
    R - Constante de ressort (N/mm) 0.07
  4. E00630070440S
    En stock: 85
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0.18
    De - Diamètre extérieur (mm) 1.60
    Di - Diamètre intérieur (mm)
    L0 - Longueur libre (mm) 11.18
    Lk - Corps du ressort (mm) 8.62
    Ln - Longueur sous charge max. (mm) 28.45
    Sn - Course maximale (mm) 17.27
    Fn - Charge maximale sous Ln (N) 1.19
    F0 - Force initiale (N) 0.11
    R - Constante de ressort (N/mm) 0.06
  5. E00630070500S
    En stock: 183
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0.18
    De - Diamètre extérieur (mm) 1.60
    Di - Diamètre intérieur (mm)
    L0 - Longueur libre (mm) 12.70
    Lk - Corps du ressort (mm) 10.14
    Ln - Longueur sous charge max. (mm) 33.27
    Sn - Course maximale (mm) 20.57
    Fn - Charge maximale sous Ln (N) 1.19
    F0 - Force initiale (N) 0.11
    R - Constante de ressort (N/mm) 0.06
  6. E00630070500M
    En stock: 2 654
    Matériau Corde à piano
    d - Diamètre du fil (mm) 0.18
    De - Diamètre extérieur (mm) 1.60
    Di - Diamètre intérieur (mm)
    L0 - Longueur libre (mm) 12.70
    Lk - Corps du ressort (mm) 10.14
    Ln - Longueur sous charge max. (mm) 33.27
    Sn - Course maximale (mm) 20.57
    Fn - Charge maximale sous Ln (N) 1.42
    F0 - Force initiale (N) 0.13
    R - Constante de ressort (N/mm) 0.07

Produits 1-10 sur 2764

Page
par page
Par ordre décroissant
Matériaux
Corde à piano

Le fil est certifié conforme à la norme DIN 17223 Fil de classe C WERKSTOFF NO. 1.1200 – EN Norme 10270-1
Température de fonctionnement entre -30 ºC et +120 ºC
Recommandé pour l’utilisation en environnements secs.

Acier inoxydable

Le fil est certifié conforme à la norme DIN 17224 AISI 302 WERKSTOFF N° 1.4310 – Norme EN 10270-3
Température de fonctionnement entre -200 ºC et +250 ºC
Utilisable en environnements secs, humides ou mouillés.

Galvanisé

Le fil est certifié conforme à la norme DIN 17223 Fil de classe C WERKSTOFF NO. 1.1200 – EN Norme 10270-1
Température de fonctionnement entre -30 ºC et +120 ºC
Des ressorts de traction galvanisés sont fabriqués à partir de corde à piano puis électrozingués. Avec l’électrozingage, le ressort de traction acquiert une surface brillante et plus résistante à la corrosion.
Recommandé pour l’utilisation en environnements secs.

Tolérances

Séries A et C : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau).
Toutes les dimensions et forces sont conformes à la norme DIN 2097 (Grade 2). DIN 2097 définit la force comme le paramètre déterminant. Le nombre de spires peut donc varier et n’est par conséquent pas indiqué pour ces séries.

Série B : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau).
Voir ici pour plus d’informations. (Lien vers les tolérances)

Série D : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau).
Cette série est produite pour les procédures de test et les prototypes. Il n’y a donc pas de tolérances pour cette série.

Comme cette série est conçue pour les procédures de test, le nombre de spires du ressort coupé varieront d’un ressort à l’autre, et de ce fait, la constante de rappel ne peut être définie.

Fiche technique et CAO 3D

Si vous désirez une fiche technique en PDF ou une représentation CAO en 3D du ressort au format .step, .iges ou .sat, celles-ci peuvent être téléchargées gratuitement en cliquant sur le symbole « CAO 3D » à côté du numéro d’article dans le tableau.

Terminologie

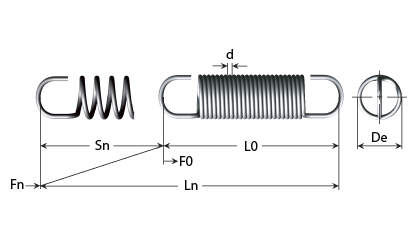

Dessins tech - Ressorts de traction en corde à piano, en fil électrozingué ou en fil d’acier inoxydable
d
=
Diamètre du fil en mm
De
=
Diamètre extérieur (Di + (d*2))
LK
=
Longueur libre du corps du ressort en mm
L0
=
Longueur libre. La valeur Lo est fournie à titre indicatif
uniquement et peut varier légèrement.
L1
=
Longueur sous charge en mm sous F1
L2
=
Longueur sous charge en mm sous F2
Ln
=
Longueur sous charge max. en mm (longueur min./charge max.)
F0
=
Force initiale (N)
F1
=
Charge partielle en N (Newtons) sous L1
F2
=
Charge supplémentaire en N (Newtons) sous L2
Fn
=
Charge maximale en N (Newtons) sous Ln (indication)
sn
=
Course maximale en mm (Lo+Ln) (indication)
R
=
Constante de ressort en N/mm
LH
=
Hauteur de la boucle interne en mm
m
=
Ouverture (espace) sur la boucle en mm
x
=
Position de la boucle
1 N
=
0,10197Kg
1Kg
=
9,80665N
Calcul de la force du ressort

La force maximale en newtons (Fn) d’un ressort de traction en corde à piano certifiée est env. 10 % supérieure à celle d’un ressort en acier inoxydable de mêmes dimensions.

Calculer la tension initiale (F0) :
La tension initiale (F0) d’un ressort de traction est également désignée comme force initiale. Elle indique la force à appliquer pour tendre le ressort de traction.

La tension initiale (F0) ou force initiale n’est qu’une valeur indicative uniquement car elle peut varier d’un lot à l’autre. En règle générale, on peut dire que la tension initiale (F0) correspond à approx. 10-15 % de la force maximale (Fn).

Tension initiale (F0) = Force maximale (Fn) - (constante de rappel (R) x course maximale (Sn))



Par exemple, la tension initiale pour la référence de stock 32600 (Fn = 237 N, R = 2,67 N/mm et Sn = 75,70 mm) est calculée comme suit :

237 N - (2,67 N/mm * 75,70 mm) = 35 N

Le calcul de la force du ressort pour une longueur donnée :
Si vous voulez connaître la force produite par un ressort de traction pour une longueur/course donnée, vous pouvez utiliser la formule suivante :

Force pour une longueur donnée (F1) = Tension initiale (F0) + (Course maximale (Sn) * Constante de rappel (R))

Exemple : pour la référence de stock 32600, où R = 2,67 N/mm, nous cherchons à déterminer la force pour une course de 55 mm et où F0 est d’approx. 35 N.

35 N + (55 mm * 2,67 N/mm) = 182 N

Conception des boucles

Série A : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau).
Boucles allemandes conformes à la norme DIN 2097, angle aléatoire.

La position de boucle (X) est variable et les boucles peuvent par conséquent être tournées les unes par rapports aux autres. Le diamètre externe des boucles peut excéder le diamètre externe du corps.

Boucle allemande
Boucle allemande

Série A : Tolérance de largeur de boucle
La tolérance en matière de déviations pour la largeur de boucle est déterminée sur la base de la formule ci-dessous : Veuillez noter que vous devez utiliser une valeur déterminée, fondée sur le rapport de spires du ressort, pour pouvoir calculer la tolérance.

De (diamètre externe) + valeur issue du tableau des rapports de spires

Exemple : La référence de stock 32600 a une épaisseur de fil (d) de 2,5 mm. Le diamètre externe (De) est de 18 mm, qui donne un diamètre moyen (Dm) de 15,5 mm.

En se fondant sur le tableau des rapports de spires, nous arrivons donc à la valeur qu’il faut ajouter au diamètre externe (De) du ressort pour trouver le diamètre externe max. de la boucle.

Rapport de spires: 15,5 mm / 2,5 mm = 6,2 mm
Largeur max. de boucle : 18 mm + (1,5 * 2,5 mm) = 21,75 mm

Tableau des rapports de spires
Rapport de spires: (dm/d) - Gütegrad 2
Gütegrad 2
0 mm - 6 mm
d
6 mm - 12 mm
1,5 * d
12 mm +
Le design des boucles peut être convenu par accord.

Série A : - Tolérance pour la hauteur de boucle interne

(par ex. la référence de stock 32600 a un diamètre moyen (Dm) de 15,5 mm.
Hauteur min. de boucle interne = 0,8 * 15,5 mm = 12,4 mm.
Hauteur max. de boucle interne = 1,1 * 15,5 mm = 17,05 mm.

Hauteur de boucle (LH)
Hauteur de boucle (LH)

Séries B et C : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau).
Les boucles de cette gamme sont des boucles allemandes sans forme de boucle spécifique et avec un angle aléatoire. Les exceptions sont les références de stock 503 et 503RF qui ont des boucles anglaises.

Tout est mis en œuvre pour conserver le même diamètre externe pour la boucle que le corps du ressort. Toutefois, le diamètre externe de la boucle peut varier. Il n’y a donc pas de tolérances pour cette série.

Boucle anglaise
Boucle anglaise

Série D : (Pour savoir à quelle série appartient un ressort, consultez la colonne « Série » du tableau).
Il n’y a pas de boucles pour cette série. Le ressort est destiné aux procédures de test et à la coupe. Le client doit de ce fait créer ses propres boucles. Pour prolonger la durée de service du ressort, nous recommandons de réaliser les boucles avec courbures douces sans rainures. Si la boucle est courbée trop nettement, cela peut créer un point faible sur le ressort.

La Série D ne possède pas de boucles.
La Série D ne possède pas de boucles.

Durée de vie des ressorts

La durée de vie d’un ressort est généralement très difficile à déterminer. Un grand nombre de paramètres entrent en jeu et c’est pourquoi il est impossible de déterminer leur durée de vie.

Les paramètres ayant une influence significative sur leur durée de vie sont : l’installation, le mode d’installation, le nombre de mouvements, les vibrations, les chocs, la torsion, la longueur de course, une course non-axiale, la température, l’usure contre d’autres surfaces, l’environnement d’utilisation, les agents nettoyants, les impacts latéraux, etc.

Choisissez toujours la dimension d’un ressort de traction de façon qu’il fournisse la course et la force souhaitées avec le plus petit effort possible. Cela garantira la durée de vie maximale du ressort.

L’application d’une charge maximale au ressort ou un dépassement de cette charge raccourcit sa durée de vie et le déforme de manière permanente.

Nous vous recommandons donc de ne pas utiliser à plus de 75 % la course maximale (Sn) des ressorts coniques.

Enroulement

Généralement à droite. La force et l’application ne sont pas affectés par le sens d’enroulement.

Les ressorts de traction standard ne sont pas déterminés selon un sens d’enroulement particulier. En fonction de la production, les ressorts peuvent être produits à pas gauche ou à pas droit.

Divers

Si un ressort de traction avec une valeur exacte pour un des paramètres suivants est nécessaire, il doit être réalisé sur mesure :
- Type de boucle
- Hauteur de boucle (LH)
- Position de boucle (X)
- Largeur de boucle (si le ressort doit être intégré dans un tube)
- Ouverture à la boucle (m)
- Force initiale (F0)

Exigences de sécurité concernant les ressorts de traction installés dans des structures dans lesquelles une personne est suspendue grâce aux ressorts (par ex. hamac pour bébé et harnais sauteur).

En cas d’utilisation de ressorts pour les hamacs pour bébés ou les harnais sauteurs par exemple, ou pour d’autres structures dans lesquelles une personne est suspendue par la structure d’une manière ou d’une autre, vous devez être vigilant(e) à ce qui suit :

Déformations ou rupture des ressorts
Un ressort est un dispositif technique qui peut se déformer ou se casser en cours d’utilisation. L’alliage constituant le fil de ressort peut présenter des défauts invisibles, défauts qui peuvent aussi apparaître au cours de la fabrication du ressort et qui peuvent le fragiliser. La mauvaise utilisation d’un ressort peut aussi réduire sa durée de service et entraîner sa déformation ou sa rupture.

Un ressort doit toujours être dimensionné de manière à toujours inclure un facteur de sécurité qui corresponde au risque inhérent à son utilisation.

Dispositif de sécurité – IMPORTANT !
Si un ressort doit être installé sur une structure dans laquelle une personne s’y trouve suspendue d’une manière ou d’une autre, et que le ressort est un élément de support de charge entre la personne et la structure, un dispositif de sécurité séparé et approprié doit être installé entre cette personne et un point fixe. Ce dispositif constitue une sécurité empêchant la personne de tomber si le ressort se déforme ou casse.

C’est toujours l’utilisateur du ressort, installé dans une structure où la personne peut tomber ou se blesser de quelque autre façon, qui aura la responsabilité de garantir que la structure soit conçue de manière à éviter toute blessure corporelle qui pourrait arriver si le ressort se déforme ou casse.

Sodemann Industrifjedre A/S DÉCONSEILLE l’utilisation de ressorts sur les structures dans lesquelles des personnes sont suspendues par les ressorts.

Incompatibilité d'Internet Explorer

Ce site Web ne fonctionne malheureusement pas bien avec Internet Explorer. Nous vous recommandons d'utiliser l'un des navigateurs gratuits suivants:

Copyright © 2020 Sodemann Industrifjedre A/S. All rights reserved.
