Comment empiler des ressorts disques ?

Les combinaisons possibles de ressorts disques dépendent de la fonction et de la force souhaitée.

Faire fonctionner des ressorts en couple est toujours un défi mais pas lorsqu'il s'agit de ressorts disques.

Ce type de ressort est conçu pour travailler de concert et les combinaisons possibles des ressorts disques dépendent totalement du projet.

La précision est essentielle lors de l'empilage de ressorts disques. Vous pouvez le faire en utilisant tant le diamètre interne qu'externe.

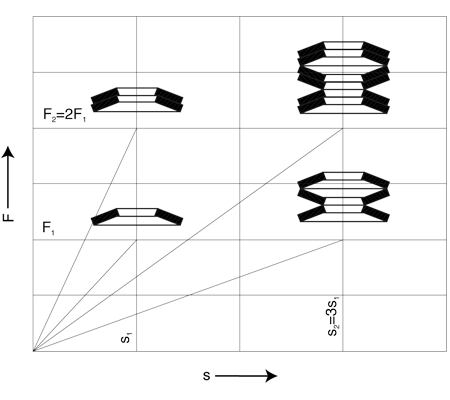

En empilant des ressorts disques, vous modifiez la constante de ressort, la force et la course suivant la combinaison.

Rondelles ressorts

Rondelles ressorts - Simple
Simple
Force normale
Course normal
Rondelles ressorts - Parallèle
Parallèle
Plus grande force
Course normal
Rondelles ressorts - En série
En série
Force normale
Plus grande course
Rondelles ressorts - En série-parallèle
Series-Parallel
Plus grande force
Plus grande course



Quel type d'empilage de ressort disque dois-je choisir ?
Tout dépend de ce que vous voulez obtenir de votre empilage :

- L'empilage parallèle : Donne plus de force - 1 fois la course mais x fois la force suivant le nombre de ressorts disques que vous mettez les uns sur les autres.
- L'empilage en série : Donne plus de course - 1 fois la force mais x fois la course suivant le nombre ressorts disques mis les uns à côté des autres.

Dans l'empilage série-parallèle, il ne peut jamais y avoir de différence dans le nombre de ressorts disques par faisceau. Si un faisceau présente un 1 ressort disque de moins que les autres faisceaux, celui-ci n'aura bien entendu pas la même force. Il se déformera et se brisera par conséquent avant les autres faisceaux.

Vous pouvez vous attendre à une perte de force lorsque vous utilisez plusieurs ressorts disques en empilage parallèle en raison de la friction.
