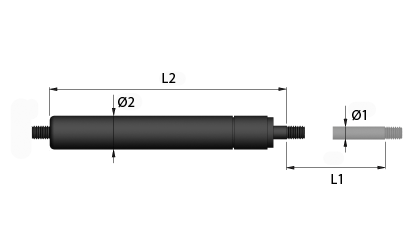

Dessin technique - Les ressorts à gaz de traction

Les ressorts à gaz de traction fonctionnent à l’opposé des ressorts à gaz « de compression » conventionnels. Le piston est libre à l’intérieur du cylindre ; une fois sous charge et en extension, la force tente de le ramener dans le cylindre.

Le manchon est peint en noir et la tige a reçu un traitement anti-corrosion appelé Nitrider. Nous n’avons pas cette série en acier inoxydable en stock, mais elle est livrable si nécessaire. Notre vaste gamme de raccords d’extrémité convient également pour les ressorts à gaz de traction. N’utilisez jamais de raccords d’extrémité en plastique pour les ressorts à gaz de traction!

Trouvez les bonnes dimensions en utilisant les filtres. Si la référence de l‘article est connu, il est possible de le saisir en haut de la page pour accéder directement à l'article.

Consultez les remises sur volume en cliquant sur le panier à côté de l'article souhaité.
Si les articles sont en stock, la livraison se fait généralement dans les 24 heures suivant la commande si la commande est passée avant 15h45 du lundi au jeudi. Le vendredi, nous enverrons les commandes passées avant 15h15.

Filtrer par
Affiner les options
Ø1 - Diamètre de la tige de piston (mm)
Ø2 - Diamètre du tube (mm)
L1 - Course (mm)
L2 - Longueur libre entre le filetage (mm)
F - Plage de forces (N)
L3 - Longueur du tube (mm)
G - Taille de filetage (mm)

Produits 1-10 sur 186

Page
par page
Par ordre décroissant
Ø1
Diamètre de la tige de piston (mm)
Ø2
Diamètre du tube (mm)
L1
Course (mm)
F
Plage de forces (N)
L2
Longueur libre entre le filetage (mm)
G
Taille de filetage (mm)
K
Rapport de force
Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100 TGF-8-20-100 50
8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150 TGF-8-20-150 68
8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200 TGF-8-20-200 56
8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250 TGF-8-20-250 56
8,00 22,00 20,00 300,00 100,00 6,00 1,30 TGF-8-20-300 TGF-8-20-300 56
8,00 22,00 20,00 350,00 100,00 6,00 1,30 TGF-8-20-350 TGF-8-20-350 55
8,00 22,00 20,00 400,00 100,00 6,00 1,30 TGF-8-20-400 TGF-8-20-400 60
8,00 22,00 20,00 450,00 100,00 6,00 1,30 TGF-8-20-450 TGF-8-20-450 62
8,00 22,00 20,00 500,00 100,00 6,00 1,30 TGF-8-20-500 TGF-8-20-500 57
8,00 22,00 20,00 600,00 100,00 6,00 1,30 TGF-8-20-600 TGF-8-20-600 53
  1. TGF-8-20-100
    En stock: 50
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 100,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  2. TGF-8-20-150
    En stock: 68
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 150,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  3. TGF-8-20-200
    En stock: 56
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 200,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  4. TGF-8-20-250
    En stock: 56
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 250,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  5. TGF-8-20-300
    En stock: 56
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 300,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  6. TGF-8-20-350
    En stock: 55
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 350,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  7. TGF-8-20-400
    En stock: 60
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 400,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  8. TGF-8-20-450
    En stock: 62
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 450,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  9. TGF-8-20-500
    En stock: 57
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 500,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30
  10. TGF-8-20-600
    En stock: 53
    Ø1 - Diamètre de la tige de piston (mm) 8,00
    Ø2 - Diamètre du tube (mm) 22,00
    L1 - Course (mm) 20,00
    F - Plage de forces (N) 600,00
    L2 - Longueur libre entre le filetage (mm) 100,00
    G - Taille de filetage (mm) 6,00
    K - Rapport de force 1,30

Produits 1-10 sur 186

Page
par page
Par ordre décroissant
Matériau

Cylindre et tige de piston : Le tube est peint en noir semi-mat, et la tige de piston a subi une nitruration au plasma qui rend sa surface extrêmement résistante à l'usage et offre une protection anti-corrosion optimale.
Le traitement ne peut cependant pas remplacer un ressort à gaz en acier inoxydable spécialisé.

Huile : Le lubrifiant est une huile de graissage courante mais il n'est pas approuvé pour la consommation. Nous pouvons fournir des ressorts à gaz compatibles avec les denrées alimentaires. Contactez-nous si vous avez besoin d'une solution.

Gaz : Le gaz est de l'azote gazeux.

Version acier inoxydable

Nous n’avons pas cette série en acier inoxydable en stock, mais elle est livrable si nécessaire.

Installation et utilisation

Les ressorts à gaz de traction s'avèrent utiles, par exemple, lorsqu'il est impossible d'utiliser des ressorts de traction ordinaires en raison d'un manque d'espace, de force ou de course. Les ressorts à gaz de traction contiennent non pas de l'huile mais un type de graisse spécial comme lubrifiant.

Ce type de lubrifiant garantie une lubrification des joints, etc. pendant le stockage et lors de l'installation, quel qu'en soit l'angle. Les ressorts à gaz de traction ne présentent pas d'amortissement.
