Ressort de compression conique en acier inoxydable

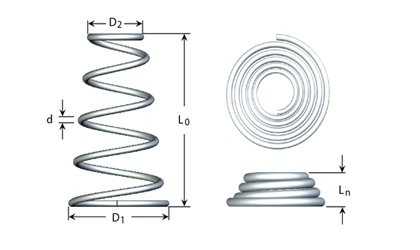

Dessin technique - Ressort de compression conique

Cette série de ressorts coniques est idéale là où stabilité et longueur comprimée courte sont essentielles. La forme conique offre une excellente stabilité à l’une des extrémités et une course plus grande qu’avec les ressorts de compression conventionnels. Nous proposons des ressorts de compression coniques en 100 dimensions différentes environ, prêts à être expédiés. Nous n’avons que des ressorts coniques en acier inoxydable.

Nous recommandons d’utiliser un maximum de 75 % de Sn.

Filtrer par
Affiner les options
d - Diamètre du fil (mm)
L0 - Longueur libre (mm)
Ln - Longueur sous charge max. (mm)
Sn - Course maximale (mm)
Fn - Charge maximale sous Ln (N)
Nt - Nombre total de spires (Quantité)
D1 - Diamètre extérieur
D2 - Dia. ext.- côté le plus petit (mm)
50% - de L0 (N)

Produits 1-10 sur 100

Page
par page
Par ordre décroissant
d
Diamètre du fil (mm)
L0
Longueur libre (mm)
Ln
Longueur sous charge max. (mm)
Sn
Course maximale (mm)
Fn
Charge maximale sous Ln (N)
Nt
Nombre total de spires (Quantité)
D1
Diamètre extérieur
D2
Dia. ext.- côté le plus petit (mm)
50%
de L0 (N)
Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
0,66 19,05 1,32 17,73 6,05 5,25 15,24 9,53 3,25 A600-026-075 A600-026-075 776
0,66 25,40 1,32 24,08 7,03 5,00 15,24 8,71 3,74 A600-026-100 A600-026-100 32
0,66 31,75 1,32 30,43 8,54 6,75 15,24 7,92 4,45 A600-026-125 A600-026-125 76
0,74 6,35 1,48 4,87 13,97 4,50 10,67 5,54 9,07 A420-029-025 A420-029-025 20
0,74 6,35 1,48 4,87 23,53 4,50 9,00 3,18 15,35 A360-029-025 A360-029-025 87
0,74 7,92 1,48 6,44 11,08 4,00 12,19 7,14 6,81 A480-029-031 A480-029-031 18
0,74 7,92 1,48 6,44 16,37 4,75 10,67 4,75 10,05 A420-029-031 A420-029-031 113
0,74 9,53 1,48 8,05 12,01 4,75 12,19 6,35 7,07 A480-029-037 A480-029-037 13
0,74 9,53 1,48 8,05 18,82 5,00 10,67 3,96 11,12 A420-029-037 A420-029-037 47
0,74 12,70 1,48 11,22 15,12 5,75 12,19 5,54 8,58 A480-029-050 A480-029-050 52
  1. A600-026-075
    En stock: 776
    d - Diamètre du fil (mm) 0,66
    L0 - Longueur libre (mm) 19,05
    Ln - Longueur sous charge max. (mm) 1,32
    Sn - Course maximale (mm) 17,73
    Fn - Charge maximale sous Ln (N) 6,05
    Nt - Nombre total de spires (Quantité) 5,25
    D1 - Diamètre extérieur 15,24
    D2 - Dia. ext.- côté le plus petit (mm) 9,53
    50% - de L0 (N) 3,25
  2. A600-026-100
    En stock: 32
    d - Diamètre du fil (mm) 0,66
    L0 - Longueur libre (mm) 25,40
    Ln - Longueur sous charge max. (mm) 1,32
    Sn - Course maximale (mm) 24,08
    Fn - Charge maximale sous Ln (N) 7,03
    Nt - Nombre total de spires (Quantité) 5,00
    D1 - Diamètre extérieur 15,24
    D2 - Dia. ext.- côté le plus petit (mm) 8,71
    50% - de L0 (N) 3,74
  3. A600-026-125
    En stock: 76
    d - Diamètre du fil (mm) 0,66
    L0 - Longueur libre (mm) 31,75
    Ln - Longueur sous charge max. (mm) 1,32
    Sn - Course maximale (mm) 30,43
    Fn - Charge maximale sous Ln (N) 8,54
    Nt - Nombre total de spires (Quantité) 6,75
    D1 - Diamètre extérieur 15,24
    D2 - Dia. ext.- côté le plus petit (mm) 7,92
    50% - de L0 (N) 4,45
  4. A420-029-025
    En stock: 20
    d - Diamètre du fil (mm) 0,74
    L0 - Longueur libre (mm) 6,35
    Ln - Longueur sous charge max. (mm) 1,48
    Sn - Course maximale (mm) 4,87
    Fn - Charge maximale sous Ln (N) 13,97
    Nt - Nombre total de spires (Quantité) 4,50
    D1 - Diamètre extérieur 10,67
    D2 - Dia. ext.- côté le plus petit (mm) 5,54
    50% - de L0 (N) 9,07
  5. A360-029-025
    En stock: 87
    d - Diamètre du fil (mm) 0,74
    L0 - Longueur libre (mm) 6,35
    Ln - Longueur sous charge max. (mm) 1,48
    Sn - Course maximale (mm) 4,87
    Fn - Charge maximale sous Ln (N) 23,53
    Nt - Nombre total de spires (Quantité) 4,50
    D1 - Diamètre extérieur 9,00
    D2 - Dia. ext.- côté le plus petit (mm) 3,18
    50% - de L0 (N) 15,35
  6. A480-029-031
    En stock: 18
    d - Diamètre du fil (mm) 0,74
    L0 - Longueur libre (mm) 7,92
    Ln - Longueur sous charge max. (mm) 1,48
    Sn - Course maximale (mm) 6,44
    Fn - Charge maximale sous Ln (N) 11,08
    Nt - Nombre total de spires (Quantité) 4,00
    D1 - Diamètre extérieur 12,19
    D2 - Dia. ext.- côté le plus petit (mm) 7,14
    50% - de L0 (N) 6,81
  7. A420-029-031
    En stock: 113
    d - Diamètre du fil (mm) 0,74
    L0 - Longueur libre (mm) 7,92
    Ln - Longueur sous charge max. (mm) 1,48
    Sn - Course maximale (mm) 6,44
    Fn - Charge maximale sous Ln (N) 16,37
    Nt - Nombre total de spires (Quantité) 4,75
    D1 - Diamètre extérieur 10,67
    D2 - Dia. ext.- côté le plus petit (mm) 4,75
    50% - de L0 (N) 10,05
  8. A480-029-037
    En stock: 13
    d - Diamètre du fil (mm) 0,74
    L0 - Longueur libre (mm) 9,53
    Ln - Longueur sous charge max. (mm) 1,48
    Sn - Course maximale (mm) 8,05
    Fn - Charge maximale sous Ln (N) 12,01
    Nt - Nombre total de spires (Quantité) 4,75
    D1 - Diamètre extérieur 12,19
    D2 - Dia. ext.- côté le plus petit (mm) 6,35
    50% - de L0 (N) 7,07
  9. A420-029-037
    En stock: 47
    d - Diamètre du fil (mm) 0,74
    L0 - Longueur libre (mm) 9,53
    Ln - Longueur sous charge max. (mm) 1,48
    Sn - Course maximale (mm) 8,05
    Fn - Charge maximale sous Ln (N) 18,82
    Nt - Nombre total de spires (Quantité) 5,00
    D1 - Diamètre extérieur 10,67
    D2 - Dia. ext.- côté le plus petit (mm) 3,96
    50% - de L0 (N) 11,12
  10. A480-029-050
    En stock: 52
    d - Diamètre du fil (mm) 0,74
    L0 - Longueur libre (mm) 12,70
    Ln - Longueur sous charge max. (mm) 1,48
    Sn - Course maximale (mm) 11,22
    Fn - Charge maximale sous Ln (N) 15,12
    Nt - Nombre total de spires (Quantité) 5,75
    D1 - Diamètre extérieur 12,19
    D2 - Dia. ext.- côté le plus petit (mm) 5,54
    50% - de L0 (N) 8,58

Produits 1-10 sur 100

Page
par page
Par ordre décroissant
Matériau

Acier inoxydable:
DIN 17224 AISI 302, numéro de matériau: 1.4310
Température de fonctionnement entre -200 ºC et +250 ºC

Enroulement

Normalement à droite

Divers

Cette série de ressorts de compression coniques a été conçue pour offrir une course jusqu'à une hauteur (Ln) d'env. 2*épaisseur de fil. La constante de ressort est linéaire lorsque le pas varie.

Les extrémités sont fermées mais non meulées.

Si les ressorts sont compressés à Ln, le ressort se positionnera lui-même. Il ne retournera pas par la suite à sa longueur d'origine, L0. Tous les ressorts de compression se positionnent différemment en fonction de la course.

Nous recommandons d'utiliser un maximum de 75 % de Sn.

Choisissez toujours la dimension d'un ressort de façon à ce qu'il fournisse la course et la force souhaitées avec le plus petit effort possible. Cela permet de prolonger sa durée de vie. L'application d'une charge maximale au ressort raccourcit sa durée de vie et le déforme de manière permanente.
