    Large gamme de ressorts de compression Multiwave en acier à ressort inoxydable

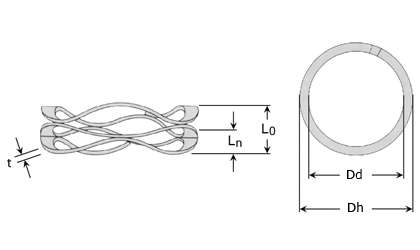

    Dessin technique - Ressort de compression Multiwave

    Passez votre commande avant 15 h 30 du lundi au jeudi et avant 14 h 45 le vendredi, nous l’expédierons le jour même pour une livraison théorique sous 2 à 4 jours. Cela s’applique à tous les ressorts de compression Multiwave en stock.

    Informez-vous des remises sur quantités et des prix en cliquant sur le caddie à côté du produit correspondant.

    À l’aide de nos curseurs de défilement de la gamme, la navigation dans notre gamme de ressorts de compression Multiwave est simple et rapide.

    Nous avons plus de 100 dimensions différentes en stock, prêtes à être expédiées.

    Qu’est-ce qu’un ressort de compression Multiwave ?


    Les ressorts de compression Multiwave en acier à ressort inoxydable ont été conçus pour être utilisés dans des structures où il n’est pas possible d’utiliser des ressorts de compression « conventionnels » à cause du manque d’espace.

    L’acier à ressort inoxydable permet d’utiliser nos ressorts de compression Multiwave en environnements humides et secs.

    Les ressorts de compression Multiwave ne peuvent pas être faits sur mesure.

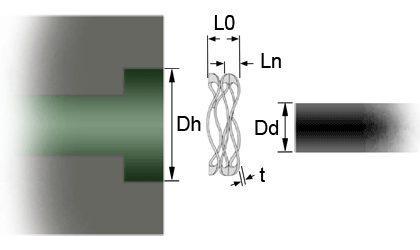

    Dimensions internes et externes


    Les dimensions internes et externes (Dd et Dh) ne doivent pas être confondues avec les dimensions internes et externes typiques (De et Di) pour les ressorts de compression conventionnels.

    Diamètre d’arbre maximal (Dd) : Si un ressort est placé sur un arbre, le diamètre externe de l’arbre ne doit pas excéder (Dd) pour que le ressort « fonctionne » correctement. Les dimensions internes réelles du ressort seront donc toujours supérieures à la valeur (Dd) spécifiée.

    Diamètre minimal de trou (Dh) : Si le ressort est inséré dans un trou, il s’agit du diamètre minimal que le trou doit avoir pour que le ressort « fonctionne » correctement. Les dimensions externes réelles du ressort seront donc toujours inférieures à la valeur (Dh) spécifiée.

    Afficher plus Montrer moins

    Filtrer par
    Affiner les options
    Dd - Arbre max. (mm)
    Dh - Orifice min. (mm)
    t - Épaisseur (mm)
    L0 - Longueur libre (mm)
    Ln - Longueur sous charge max. (mm)
    Sn - Course maximale (mm)
    Fn - Charge maximale sous Ln (N)
    R - Constante de ressort (N/mm)

    Produits 1-10 sur 110

    Page
    par page
    Par ordre décroissant
    Voir les prix - Ajouter au panier Matériau Dd
    Arbre max. (mm)    		 Dh
    Orifice min. (mm)    		 t
    Épaisseur (mm)    		 L0
    Longueur libre (mm)    		 Ln
    Longueur sous charge max. (mm)    		 Sn
    Course maximale (mm)    		 Fn
    Charge maximale sous Ln (N)    		 R
    Constante de ressort (N/mm)    		 Référence Stock Dessins tech En savoir plus 3D CAD
    Acier inoxydable 17-7 PH 6.40 9.50 0.20 3.80 1.58 2.22 17.80 7.90 MW0375-0150-04S MW0375-0150-04S
    Acier inoxydable 17-7 PH 6.40 9.50 0.20 6.40 2.74 3.66 17.80 4.90 MW0375-0250-04S MW0375-0250-04S
    Acier inoxydable 17-7 PH 6.40 9.50 0.20 8.90 3.81 5.09 17.80 3.50 MW0375-0350-04S MW0375-0350-04S
    Acier inoxydable 17-7 PH 6.40 9.50 0.20 11.40 4.95 6.45 17.80 2.80 MW0375-0450-04S MW0375-0450-04S
    Acier inoxydable 17-7 PH 6.40 9.50 0.30 3.80 2.06 1.74 31.10 17.70 MW0375-0150-07S MW0375-0150-07S
    Acier inoxydable 17-7 PH 6.40 9.50 0.30 6.40 3.68 2.72 31.10 11.70 MW0375-0250-07S MW0375-0250-07S
    Acier inoxydable 17-7 PH 6.40 9.50 0.30 8.90 5.13 3.77 31.10 8.20 MW0375-0350-07S MW0375-0350-07S
    Acier inoxydable 17-7 PH 6.40 9.50 0.30 11.40 6.66 4.74 31.10 6.50 MW0375-0450-07S MW0375-0450-07S
    Acier inoxydable 17-7 PH 7.10 11.10 0.20 4.20 1.60 2.60 17.80 6.80 MW0437-0165-04S MW0437-0165-04S
    Acier inoxydable 17-7 PH 7.10 11.10 0.20 7.00 2.77 4.23 17.80 4.20 MW0437-0275-04S MW0437-0275-04S
    1. MW0375-0150-04S
      En stock: 212
      MW0375-0150-04S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 6.40
      Dh - Orifice min. (mm) 9.50
      t - Épaisseur (mm) 0.20
      L0 - Longueur libre (mm) 3.80
      Ln - Longueur sous charge max. (mm) 1.58
      Sn - Course maximale (mm) 2.22
      Fn - Charge maximale sous Ln (N) 17.80
      R - Constante de ressort (N/mm) 7.90
    2. MW0375-0250-04S
      En stock: 44
      MW0375-0250-04S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 6.40
      Dh - Orifice min. (mm) 9.50
      t - Épaisseur (mm) 0.20
      L0 - Longueur libre (mm) 6.40
      Ln - Longueur sous charge max. (mm) 2.74
      Sn - Course maximale (mm) 3.66
      Fn - Charge maximale sous Ln (N) 17.80
      R - Constante de ressort (N/mm) 4.90
    3. MW0375-0350-04S
      En stock: 45
      MW0375-0350-04S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 6.40
      Dh - Orifice min. (mm) 9.50
      t - Épaisseur (mm) 0.20
      L0 - Longueur libre (mm) 8.90
      Ln - Longueur sous charge max. (mm) 3.81
      Sn - Course maximale (mm) 5.09
      Fn - Charge maximale sous Ln (N) 17.80
      R - Constante de ressort (N/mm) 3.50
    4. MW0375-0450-04S
      En stock: 196
      MW0375-0450-04S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 6.40
      Dh - Orifice min. (mm) 9.50
      t - Épaisseur (mm) 0.20
      L0 - Longueur libre (mm) 11.40
      Ln - Longueur sous charge max. (mm) 4.95
      Sn - Course maximale (mm) 6.45
      Fn - Charge maximale sous Ln (N) 17.80
      R - Constante de ressort (N/mm) 2.80
    5. MW0375-0150-07S
      En stock: 140
      MW0375-0150-07S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 6.40
      Dh - Orifice min. (mm) 9.50
      t - Épaisseur (mm) 0.30
      L0 - Longueur libre (mm) 3.80
      Ln - Longueur sous charge max. (mm) 2.06
      Sn - Course maximale (mm) 1.74
      Fn - Charge maximale sous Ln (N) 31.10
      R - Constante de ressort (N/mm) 17.70
    6. MW0375-0250-07S
      En stock: 10
      MW0375-0250-07S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 6.40
      Dh - Orifice min. (mm) 9.50
      t - Épaisseur (mm) 0.30
      L0 - Longueur libre (mm) 6.40
      Ln - Longueur sous charge max. (mm) 3.68
      Sn - Course maximale (mm) 2.72
      Fn - Charge maximale sous Ln (N) 31.10
      R - Constante de ressort (N/mm) 11.70
    7. MW0375-0350-07S
      En stock: 63
      MW0375-0350-07S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 6.40
      Dh - Orifice min. (mm) 9.50
      t - Épaisseur (mm) 0.30
      L0 - Longueur libre (mm) 8.90
      Ln - Longueur sous charge max. (mm) 5.13
      Sn - Course maximale (mm) 3.77
      Fn - Charge maximale sous Ln (N) 31.10
      R - Constante de ressort (N/mm) 8.20
    8. MW0375-0450-07S
      En stock: 10
      MW0375-0450-07S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 6.40
      Dh - Orifice min. (mm) 9.50
      t - Épaisseur (mm) 0.30
      L0 - Longueur libre (mm) 11.40
      Ln - Longueur sous charge max. (mm) 6.66
      Sn - Course maximale (mm) 4.74
      Fn - Charge maximale sous Ln (N) 31.10
      R - Constante de ressort (N/mm) 6.50
    9. MW0437-0165-04S
      En stock: 0
      MW0437-0165-04S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 7.10
      Dh - Orifice min. (mm) 11.10
      t - Épaisseur (mm) 0.20
      L0 - Longueur libre (mm) 4.20
      Ln - Longueur sous charge max. (mm) 1.60
      Sn - Course maximale (mm) 2.60
      Fn - Charge maximale sous Ln (N) 17.80
      R - Constante de ressort (N/mm) 6.80
    10. MW0437-0275-04S
      En stock: 51
      MW0437-0275-04S
      Matériau Acier inoxydable 17-7 PH
      Dd - Arbre max. (mm) 7.10
      Dh - Orifice min. (mm) 11.10
      t - Épaisseur (mm) 0.20
      L0 - Longueur libre (mm) 7.00
      Ln - Longueur sous charge max. (mm) 2.77
      Sn - Course maximale (mm) 4.23
      Fn - Charge maximale sous Ln (N) 17.80
      R - Constante de ressort (N/mm) 4.20

    Produits 1-10 sur 110

    Page
    par page
    Par ordre décroissant
    Matériaux

    Inoxydable:

    17-7PH WERKSTOFF NR. 1.4542
    Température de fonctionnement entre -200 ºC et +340 ºC

    Fiche technique et CAO 3D

    Si vous désirez une fiche technique en PDF ou une représentation CAO en 3D du ressort au format .step, .iges ou .sat, celles-ci peuvent être téléchargées gratuitement en cliquant sur le symbole « CAO 3D » à côté du numéro d’article dans le tableau.

    Tolérances

    Épaisseur (t) : +/- 0,051 mm
    Force (Fn) : +/- 10 %
