Ressort à force constante dans boîtier métallique

Dessin technique - Ressort à force constante dans boîtier métallique
Les ressorts à force constante enfermés peuvent être intégrés directement à la structure.Ce type de ressort à force constante est fait de bandes d’acier inoxydable (type 301), et le ressort maintient une force constante sur toute son extension. La tension de ressort requise peut être augmentée ou diminuée en tournant l’unité de réglage dans le sens des aiguilles d’une montre ou dans le sens inverse.
Matériau

Ruban en acier inoxydable dans boîtier galvanisé

Description

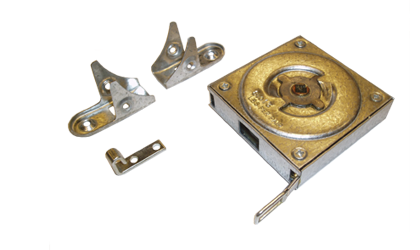

SODEMANN INDUSTRIFJEDRE A/S peut proposer un ressort à force constante compact, ajustable, bon marché, mais extrêmement utile. Le ressort à force constante est logé dans un boîtier galvanisé avec ruban en acier inoxydable.
Fixations fournies. Les dimensions du boîtier sont 84 mm * 84 mm * 25 mm

Le trou au centre mesure 6,9mm x 6,9mm x 20mm.

Course

Tous les ressorts présentent un allongement maximal de 990 mm.

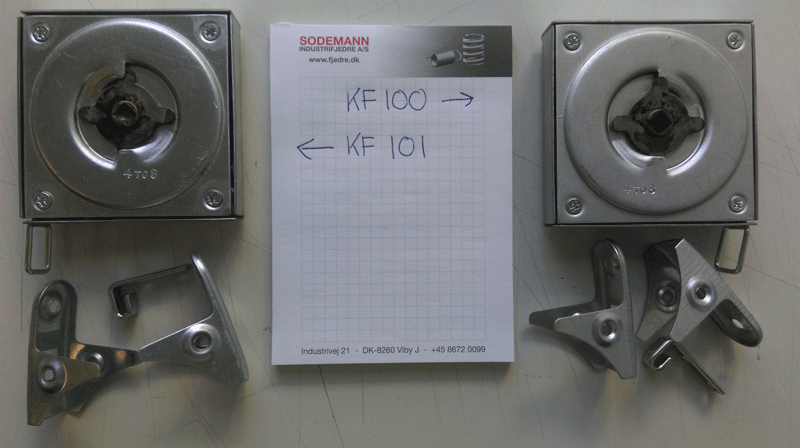

Enroulement

Numéro de référence « KF100 » = enroulement à droite
Numéro de référence « KF101 » = enroulement à gauche
Constant force spring in house winding direction

Installation et utilisation

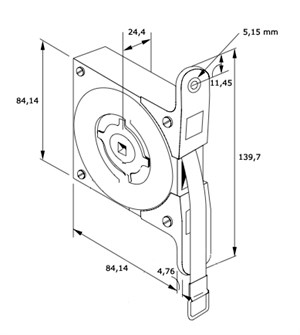

constant force spring in house dimensions
  1. Les réglages ne peuvent être faits que quand la bande est étendue jusqu'à sa course maximale.
  2. l'unité est lubrifiée et ne requiert pas d'entretien supplémentaire
  3. L'extension doit toujours être droite et ne doit jamais être placée de façon à ce que la bande racle le logement par exemple
  4. La bande ne doit pas pouvoir revenir de manière incontrôlée dans le logement
  5. La bande ne doit pas être peinte
  6. Tous les réglages doivent être réalisés avec 1/4 de rotation

La tension de ressort requise peut être augmentée ou diminuée en tournant l'unité de réglage dans le sens des aiguilles d'une montre ou dans le sens inverse.

Filtrer par
Affiner les options
F - Sens d'installation
Min – Min. Puissance de réglage (F)
Max – Max. Puissance de réglage (F)

Produits 1-10 sur 18

Page
par page
Par ordre décroissant
F
Sens d'installation
Min – Min. Puissance de réglage (F) Max – Max. Puissance de réglage (F) E
Rallonge (mm)
Référence Dessins tech Comparer En savoir plus Ajouter au panier Stock 3D CAD
Droite 0,9 1,8 990 KF100 KF100 8
Gauche 0,9 1,8 990 KF101 KF101 10
Droite 1,3 2,2 990 KF102 KF102 2
Gauche 1,3 2,2 990 KF103 KF103 4
Droite 1,8 3,0 990 KF104 KF104 8
Gauche 1,8 3,0 990 KF105 KF105 5
Droite 2,2 3,6 990 KF106 KF106 5
Gauche 2,2 3,6 990 KF107 KF107 5
Droite 3,0 4,0 990 KF108 KF108 7
Gauche 3,0 4,3 990 KF109 KF109 4
  1. KF100
    En stock: 8
    F - Sens d'installation Droite
    Min – Min. Puissance de réglage (F) 0,9
    Max – Max. Puissance de réglage (F) 1,8
    E - Rallonge (mm) 990
  2. KF101
    En stock: 10
    F - Sens d'installation Gauche
    Min – Min. Puissance de réglage (F) 0,9
    Max – Max. Puissance de réglage (F) 1,8
    E - Rallonge (mm) 990
  3. KF102
    En stock: 2
    F - Sens d'installation Droite
    Min – Min. Puissance de réglage (F) 1,3
    Max – Max. Puissance de réglage (F) 2,2
    E - Rallonge (mm) 990
  4. KF103
    En stock: 4
    F - Sens d'installation Gauche
    Min – Min. Puissance de réglage (F) 1,3
    Max – Max. Puissance de réglage (F) 2,2
    E - Rallonge (mm) 990
  5. KF104
    En stock: 8
    F - Sens d'installation Droite
    Min – Min. Puissance de réglage (F) 1,8
    Max – Max. Puissance de réglage (F) 3,0
    E - Rallonge (mm) 990
  6. KF105
    En stock: 5
    F - Sens d'installation Gauche
    Min – Min. Puissance de réglage (F) 1,8
    Max – Max. Puissance de réglage (F) 3,0
    E - Rallonge (mm) 990
  7. KF106
    En stock: 5
    F - Sens d'installation Droite
    Min – Min. Puissance de réglage (F) 2,2
    Max – Max. Puissance de réglage (F) 3,6
    E - Rallonge (mm) 990
  8. KF107
    En stock: 5
    F - Sens d'installation Gauche
    Min – Min. Puissance de réglage (F) 2,2
    Max – Max. Puissance de réglage (F) 3,6
    E - Rallonge (mm) 990
  9. KF108
    En stock: 7
    F - Sens d'installation Droite
    Min – Min. Puissance de réglage (F) 3,0
    Max – Max. Puissance de réglage (F) 4,0
    E - Rallonge (mm) 990
  10. KF109
    En stock: 4
    F - Sens d'installation Gauche
    Min – Min. Puissance de réglage (F) 3,0
    Max – Max. Puissance de réglage (F) 4,3
    E - Rallonge (mm) 990
