Ressorts à force constante

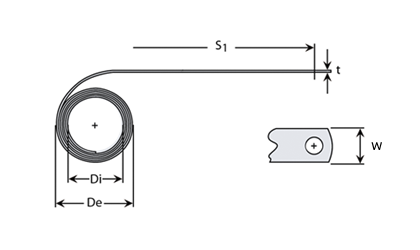

Dessin technique - Ressort à force constante
Ce type de ressort à force constante est fait de bandes d’acier inoxydable (type 301), et le ressort maintient une force constante sur toute son extension. La force diffère selon qu’elle est mesurée sur le mouvement de sortie de la bande ou le mouvement d’entrée. Il est recommandé de garder au minimum 1 tour et demi de ressort restant sur le mandrin à pleine extension.
Filtrer par
Affiner les options
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
Fn - Charge maximale sous Ln (N)
t - Épaisseur de matériau (mm)
W - Largeur de bande (mm)
S1 - Extension (mm)
Cycle de vie du service - (Quantité)
hm - Trou pour fixation (mm)

Produits 1-10 sur 49

Page
par page
Par ordre décroissant
Di
Diamètre intérieur (mm)
De
Diamètre extérieur (mm)
Fn
Charge maximale sous Ln (N)
t
Épaisseur de matériau (mm)
W
Largeur de bande (mm)
S1
Extension (mm)
Cycle de vie du service
(Quantité)
hm
Trou pour fixation (mm)
Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
40,00 43,00 2,22 0,20 14,99 457,00 40000 4,70 CF030-0050 CF030-0050 -
51,00 56,50 15,60 0,38 25,40 955,00 25000 5,00 CF048-0350 CF048-0350 -
52,50 57,50 18,30 0,40 25,40 904,00 25000 5,00 CF046-0411 CF046-0411 -
85,50 93,00 52,30 0,64 50,80 1083,00 25000 6.70 x 2 CF060-1175 CF060-1175 -
5,50 7,60 1,70 0,08 4,75 269,00 4000 2,40 CF012-0038 CF012-0038 -
7,50 10,50 2,90 0,10 6,35 333,00 4000 3,30 CF015-0065 CF015-0065 -
7,75 10,50 2,20 0,10 4,75 333,00 4000 2,40 CF015-0049 CF015-0049 -
8,25 10,75 3,70 0,10 7,90 333,00 4000 3,30 CF015-0083 CF015-0083 -
9,00 11,50 2,20 0,10 6,35 305,00 4000 3,30 CF015-0050 CF015-0050 -
9,50 12,75 4,60 0,13 7,90 372,00 4000 3,30 CF017-0103 CF017-0103 -
  1. CF030-0050
    En stock: 7
    Di - Diamètre intérieur (mm) 40,00
    De - Diamètre extérieur (mm) 43,00
    Fn - Charge maximale sous Ln (N) 2,22
    t - Épaisseur de matériau (mm) 0,20
    W - Largeur de bande (mm) 14,99
    S1 - Extension (mm) 457,00
    Cycle de vie du service - (Quantité) 40000
    hm - Trou pour fixation (mm) 4,70
  2. CF048-0350
    En stock: 2
    Di - Diamètre intérieur (mm) 51,00
    De - Diamètre extérieur (mm) 56,50
    Fn - Charge maximale sous Ln (N) 15,60
    t - Épaisseur de matériau (mm) 0,38
    W - Largeur de bande (mm) 25,40
    S1 - Extension (mm) 955,00
    Cycle de vie du service - (Quantité) 25000
    hm - Trou pour fixation (mm) 5,00
  3. CF046-0411
    En stock: 24
    Di - Diamètre intérieur (mm) 52,50
    De - Diamètre extérieur (mm) 57,50
    Fn - Charge maximale sous Ln (N) 18,30
    t - Épaisseur de matériau (mm) 0,40
    W - Largeur de bande (mm) 25,40
    S1 - Extension (mm) 904,00
    Cycle de vie du service - (Quantité) 25000
    hm - Trou pour fixation (mm) 5,00
  4. CF060-1175
    En stock: 6
    Di - Diamètre intérieur (mm) 85,50
    De - Diamètre extérieur (mm) 93,00
    Fn - Charge maximale sous Ln (N) 52,30
    t - Épaisseur de matériau (mm) 0,64
    W - Largeur de bande (mm) 50,80
    S1 - Extension (mm) 1083,00
    Cycle de vie du service - (Quantité) 25000
    hm - Trou pour fixation (mm) 6.70 x 2
  5. CF012-0038
    En stock: 4
    Di - Diamètre intérieur (mm) 5,50
    De - Diamètre extérieur (mm) 7,60
    Fn - Charge maximale sous Ln (N) 1,70
    t - Épaisseur de matériau (mm) 0,08
    W - Largeur de bande (mm) 4,75
    S1 - Extension (mm) 269,00
    Cycle de vie du service - (Quantité) 4000
    hm - Trou pour fixation (mm) 2,40
  6. CF015-0065
    En stock: 14
    Di - Diamètre intérieur (mm) 7,50
    De - Diamètre extérieur (mm) 10,50
    Fn - Charge maximale sous Ln (N) 2,90
    t - Épaisseur de matériau (mm) 0,10
    W - Largeur de bande (mm) 6,35
    S1 - Extension (mm) 333,00
    Cycle de vie du service - (Quantité) 4000
    hm - Trou pour fixation (mm) 3,30
  7. CF015-0049
    En stock: 12
    Di - Diamètre intérieur (mm) 7,75
    De - Diamètre extérieur (mm) 10,50
    Fn - Charge maximale sous Ln (N) 2,20
    t - Épaisseur de matériau (mm) 0,10
    W - Largeur de bande (mm) 4,75
    S1 - Extension (mm) 333,00
    Cycle de vie du service - (Quantité) 4000
    hm - Trou pour fixation (mm) 2,40
  8. CF015-0083
    En stock: 4
    Di - Diamètre intérieur (mm) 8,25
    De - Diamètre extérieur (mm) 10,75
    Fn - Charge maximale sous Ln (N) 3,70
    t - Épaisseur de matériau (mm) 0,10
    W - Largeur de bande (mm) 7,90
    S1 - Extension (mm) 333,00
    Cycle de vie du service - (Quantité) 4000
    hm - Trou pour fixation (mm) 3,30
  9. CF015-0050
    En stock: 22
    Di - Diamètre intérieur (mm) 9,00
    De - Diamètre extérieur (mm) 11,50
    Fn - Charge maximale sous Ln (N) 2,20
    t - Épaisseur de matériau (mm) 0,10
    W - Largeur de bande (mm) 6,35
    S1 - Extension (mm) 305,00
    Cycle de vie du service - (Quantité) 4000
    hm - Trou pour fixation (mm) 3,30
  10. CF017-0103
    En stock: 9
    Di - Diamètre intérieur (mm) 9,50
    De - Diamètre extérieur (mm) 12,75
    Fn - Charge maximale sous Ln (N) 4,60
    t - Épaisseur de matériau (mm) 0,13
    W - Largeur de bande (mm) 7,90
    S1 - Extension (mm) 372,00
    Cycle de vie du service - (Quantité) 4000
    hm - Trou pour fixation (mm) 3,30

Produits 1-10 sur 49

Page
par page
Par ordre décroissant
Matériau

Bande d'acier inoxydable type 301
Température de fonctionnement entre -200 ºC et +200 ºC

Tolérances

Di diamètre intérieur : +/-15 %
De diamètre extérieur : +/-15 %
Fn force max. : +/-20 % (mesure pendant le mouvement de sortie).

Description

Les ressorts à force constante de ce type consistent en une bande d'acier inoxydable (type 301) qui, lorsqu'elle est allongée, permet une tension constante du ressort. Il est recommandé de laisser au minimum 1 spire et demie sur l'arbre en extension maximale. Les ressorts à force constante exercent une résistance égale en extension et enroulés.
