Série D - Ressorts de compression - Corde à piano

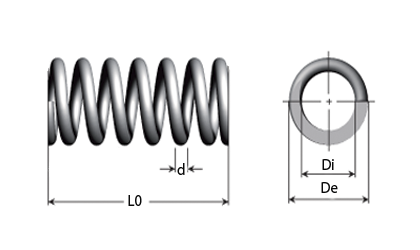

Dessin technique - Ressorts de compression - Série D
La série D est conçue pour l’utilisation en test. Si vous n’êtes pas sûr(e) de la longueur dont vous avez besoin, vous trouverez ici des ressorts que vous pouvez couper à la longueur souhaitée. Remarque : nous ne pouvons pas définir une force maximale car celle-ci dépend de la longueur.
Matériau

DIN 17223 de classe C, numéro de matériau: 1.200
Température de fonctionnement entre -30 ºC et +120 ºC

Terminologie
Technical information - compression springs
d
=
Diamètre du fil en mm
De
=
Diamètre extérieur (Dm+d)
Dm
=
Diamètre moyen en mm (De- d)
Di
=
Diamètre intérieur en mm (De - 2xd)
n
=
Nombre de spires élastiques utiles
nt
=
Nombre total de spires (n+2)
L0
=
Longueur libre. La valeur Lo est fournie à titre indicatif uniquement et peut varier légèrement.
L1
=
Longueur sous charge en mm sous F1
L2
=
Longueur sous charge en mm sous F2
Ln
=
Longueur sous charge max. en mm (longueur min./charge max.)
F1
=
Charge partielle en N (Newtons) sous L1
F2
=
Charge supplémentaire en N (Newtons) sous L2
Fn
=
Charge maximale en N (Newtons) sous Ln (indication)
sn
=
Course maximale (compression) en mm (Lo-Ln) (indication)
R
=
Constante de ressort en N/mm
Dd
=
Diamètre de l'arbre pouvant être introduit dans le ressort
Dh
=
Logement dans lequel le ressort peut être monté
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N
Constante de ressort

Il n'y a pas de constantes de ressort pour cette gamme. Ces ressorts ont été conçus afin qu'ils puissent être raccourcis après essais et expérimentations pour obtenir la longueur désirée. La constante de ressort dépend de la longueur, nous sommes de ce fait dans l'incapacité de fournir pour celle-ci une valeur générale.

Enroulement

Normalement à droite

Divers

Si les ressorts sont compressés à Ln, le ressort se positionnera lui-même. Il ne retournera pas par la suite à sa longueur d'origine, L0.

Choisissez toujours la dimension d'un ressort de façon à ce qu'il fournisse la course et la force souhaitées avec le plus petit effort possible. Cela permet de prolonger sa durée de vie. L'application d'une charge maximale au ressort raccourcit sa durée de vie et le déforme de manière permanente.

Les ressorts sont destinés aux tests et expérimentations. Vous pouvez les couper à la longueur requise. Les extrémités des ressorts de compression doivent être rapprochées une fois la longueur souhaitée trouvée.

Filtrer par
Affiner les options
d - Diamètre du fil (mm)
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
L0 - Longueur libre (mm)
Nt - Nombre total de spires (Quantité)

Produits 1-10 sur 50

Page
par page
Par ordre décroissant
d
Diamètre du fil (mm)
De
Diamètre extérieur (mm)
Di
Diamètre intérieur (mm)
L0
Longueur libre (mm)
Nt
Nombre total de spires (Quantité)
Référence Dessins tech Comparer En savoir plus Ajouter au panier Stock 3D CAD
0,40 2,40 1,60 1000,00 19000 19000 55
0,40 3,60 2,80 1000,00 19010 19010 13
0,50 3,70 2,70 1000,00 19020 19020 47
0,50 4,50 3,50 1000,00 19030 19030 12
0,63 4,63 3,37 1000,00 19040 19040 15
0,63 5,63 4,37 1000,00 19050 19050 25
0,65 6,00 4,70 300,00 128,00 16 16 1 014
0,75 7,00 5,50 300,00 128,00 17 17 266
0,80 5,80 4,20 1000,00 19060 19060 12
0,80 7,10 5,50 1000,00 19070 19070 17
  1. 19000
    En stock: 55
    d - Diamètre du fil (mm) 0,40
    De - Diamètre extérieur (mm) 2,40
    Di - Diamètre intérieur (mm) 1,60
    L0 - Longueur libre (mm) 1000,00
    Nt - Nombre total de spires (Quantité)
  2. 19010
    En stock: 13
    d - Diamètre du fil (mm) 0,40
    De - Diamètre extérieur (mm) 3,60
    Di - Diamètre intérieur (mm) 2,80
    L0 - Longueur libre (mm) 1000,00
    Nt - Nombre total de spires (Quantité)
  3. 19020
    En stock: 47
    d - Diamètre du fil (mm) 0,50
    De - Diamètre extérieur (mm) 3,70
    Di - Diamètre intérieur (mm) 2,70
    L0 - Longueur libre (mm) 1000,00
    Nt - Nombre total de spires (Quantité)
  4. 19030
    En stock: 12
    d - Diamètre du fil (mm) 0,50
    De - Diamètre extérieur (mm) 4,50
    Di - Diamètre intérieur (mm) 3,50
    L0 - Longueur libre (mm) 1000,00
    Nt - Nombre total de spires (Quantité)
  5. 19040
    En stock: 15
    d - Diamètre du fil (mm) 0,63
    De - Diamètre extérieur (mm) 4,63
    Di - Diamètre intérieur (mm) 3,37
    L0 - Longueur libre (mm) 1000,00
    Nt - Nombre total de spires (Quantité)
  6. 19050
    En stock: 25
    d - Diamètre du fil (mm) 0,63
    De - Diamètre extérieur (mm) 5,63
    Di - Diamètre intérieur (mm) 4,37
    L0 - Longueur libre (mm) 1000,00
    Nt - Nombre total de spires (Quantité)
  7. 16
    En stock: 1 014
    d - Diamètre du fil (mm) 0,65
    De - Diamètre extérieur (mm) 6,00
    Di - Diamètre intérieur (mm) 4,70
    L0 - Longueur libre (mm) 300,00
    Nt - Nombre total de spires (Quantité) 128,00
  8. 17
    En stock: 266
    d - Diamètre du fil (mm) 0,75
    De - Diamètre extérieur (mm) 7,00
    Di - Diamètre intérieur (mm) 5,50
    L0 - Longueur libre (mm) 300,00
    Nt - Nombre total de spires (Quantité) 128,00
  9. 19060
    En stock: 12
    d - Diamètre du fil (mm) 0,80
    De - Diamètre extérieur (mm) 5,80
    Di - Diamètre intérieur (mm) 4,20
    L0 - Longueur libre (mm) 1000,00
    Nt - Nombre total de spires (Quantité)
  10. 19070
    En stock: 17
    d - Diamètre du fil (mm) 0,80
    De - Diamètre extérieur (mm) 7,10
    Di - Diamètre intérieur (mm) 5,50
    L0 - Longueur libre (mm) 1000,00
    Nt - Nombre total de spires (Quantité)
