Ressorts de traction en acier inoxydable | Fait pour les tests

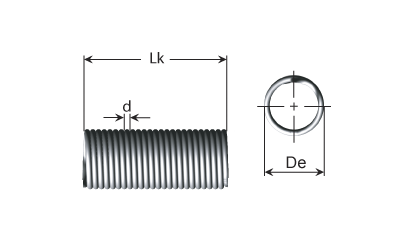

Dessin technique - Ressorts de traction - Série D

Cette série est disponible en 3 longueurs différentes : 300 mm, 500 mm et 1 000 mm. Ces ressorts sont principalement utilisés pour le test – vous pouvez les couper à la longueur souhaitée et créer des boucles.

Remarque : ces ressorts n’ont pas de boucles.
Nous proposons une large gamme de ressorts de traction standard en acier inoxydable ici.

Trouvez les bonnes dimensions en utilisant les filtres.

Consultez les remises sur volume en cliquant sur le panier à côté de l'article souhaité.
Si les articles sont en stock, la livraison se fait généralement dans les 24 heures suivant la commande si la commande est passée avant 15h45 du lundi au jeudi. Le vendredi, nous enverrons les commandes passées avant 15h15. Si la référence de l‘article est connu, il est possible de le saisir en haut de la page pour accéder directement à l'article.

Filtrer par
Affiner les options
d - Diamètre du fil (mm)
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
Lk - Corps du ressort (mm)

Produits 1-10 sur 48

Page
par page
Par ordre décroissant
d
Diamètre du fil (mm)
De
Diamètre extérieur (mm)
Di
Diamètre intérieur (mm)
Lk
Corps du ressort (mm)
Matériau Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
2,00 16,00 12,00 300,00 Acier inoxydable 302 11RF 11RF -
2,25 17,00 12,50 300,00 Acier inoxydable 302 12RF 12RF -
3,00 25,00 19,00 500,00 Acier inoxydable 302 102RF 102RF -
3,50 30,00 23,00 500,00 Acier inoxydable 302 104RF 104RF -
4,00 35,00 27,00 500,00 Acier inoxydable 302 105RF 105RF -
4,50 40,00 31,00 500,00 Acier inoxydable 302 107RF 107RF -
5,00 45,00 35,00 500,00 Acier inoxydable 302 109RF 109RF -
0,40 2,40 1,60 1000,00 Acier inoxydable 302 49000 49000 -
0,40 3,40 2,60 1000,00 Acier inoxydable 302 49010 49010 -
0,50 3,50 2,50 1000,00 Acier inoxydable 302 49020 49020 -
  1. 11RF
    En stock: 65
    d - Diamètre du fil (mm) 2,00
    De - Diamètre extérieur (mm) 16,00
    Di - Diamètre intérieur (mm) 12,00
    Lk - Corps du ressort (mm) 300,00
    Matériau Acier inoxydable 302
  2. 12RF
    En stock: 26
    d - Diamètre du fil (mm) 2,25
    De - Diamètre extérieur (mm) 17,00
    Di - Diamètre intérieur (mm) 12,50
    Lk - Corps du ressort (mm) 300,00
    Matériau Acier inoxydable 302
  3. 102RF
    En stock: 72
    d - Diamètre du fil (mm) 3,00
    De - Diamètre extérieur (mm) 25,00
    Di - Diamètre intérieur (mm) 19,00
    Lk - Corps du ressort (mm) 500,00
    Matériau Acier inoxydable 302
  4. 104RF
    En stock: 35
    d - Diamètre du fil (mm) 3,50
    De - Diamètre extérieur (mm) 30,00
    Di - Diamètre intérieur (mm) 23,00
    Lk - Corps du ressort (mm) 500,00
    Matériau Acier inoxydable 302
  5. 105RF
    En stock: 41
    d - Diamètre du fil (mm) 4,00
    De - Diamètre extérieur (mm) 35,00
    Di - Diamètre intérieur (mm) 27,00
    Lk - Corps du ressort (mm) 500,00
    Matériau Acier inoxydable 302
  6. 107RF
    En stock: 13
    d - Diamètre du fil (mm) 4,50
    De - Diamètre extérieur (mm) 40,00
    Di - Diamètre intérieur (mm) 31,00
    Lk - Corps du ressort (mm) 500,00
    Matériau Acier inoxydable 302
  7. 109RF
    En stock: 58
    d - Diamètre du fil (mm) 5,00
    De - Diamètre extérieur (mm) 45,00
    Di - Diamètre intérieur (mm) 35,00
    Lk - Corps du ressort (mm) 500,00
    Matériau Acier inoxydable 302
  8. 49000
    En stock: 16
    d - Diamètre du fil (mm) 0,40
    De - Diamètre extérieur (mm) 2,40
    Di - Diamètre intérieur (mm) 1,60
    Lk - Corps du ressort (mm) 1000,00
    Matériau Acier inoxydable 302
  9. 49010
    En stock: 8
    d - Diamètre du fil (mm) 0,40
    De - Diamètre extérieur (mm) 3,40
    Di - Diamètre intérieur (mm) 2,60
    Lk - Corps du ressort (mm) 1000,00
    Matériau Acier inoxydable 302
  10. 49020
    En stock: 55
    d - Diamètre du fil (mm) 0,50
    De - Diamètre extérieur (mm) 3,50
    Di - Diamètre intérieur (mm) 2,50
    Lk - Corps du ressort (mm) 1000,00
    Matériau Acier inoxydable 302

Produits 1-10 sur 48

Page
par page
Par ordre décroissant
Matériaux

DIN 17224 AISI 302, numéro de matériau: 1.4310
Température de fonctionnement entre -200 ºC et +250 ºC

Produit en acier inoxydable pour utilisation en tout type d’environnements.

Boucles

Ces ressorts sont fournis sans boucles

Constante de ressort

Il n'y a pas de constantes de ressort pour cette gamme. Ces ressorts ont été conçus afin qu'ils puissent être raccourcis après essais et expérimentations pour obtenir la longueur désirée. La constante de ressort dépend de la longueur, nous sommes de ce fait dans l'incapacité de fournir pour celle-ci une valeur générale.

Enroulement

Normalement à droite

Les ressorts standard ne sont pas déterminés selon une direction du vent particulière. En fonction de la production, les ressorts peuvent être produits à pas gauche ou à pas droit. Si vous avez besoin d'une direction du vent particulière, des ressorts spécifiques doivent être fabriqués.

Divers

Les ressorts sont destinés aux tests et expérimentations. Vous pouvez les couper à la longueur requise.

Si un ressort de traction avec une valeur exacte pour un des paramètres suivants est nécessaire, il doit être réalisé sur mesure :
- Type de boucle
- Hauteur de boucle (LH)
- Position de boucle (X)
- Largeur de boucle (si le ressort doit être intégré dans un tube)
- Ouverture à la boucle (m)
- Force initiale (F0)
