    Ressorts dynamométriques en acier à ressort inoxydable

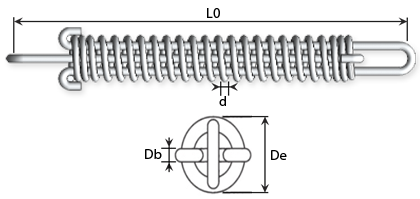

    Dessins tech - Ressorts dynamométriques en acier à ressort inoxydable

    Passez votre commande avant 15 h 30 du lundi au jeudi et avant 14 h 45 le vendredi, nous l’expédierons le jour même pour une livraison théorique sous 2 à 4 jours. Cela s’applique à tous les ressorts dynamométriques en stock.

    Informez-vous des remises sur quantités et des prix en cliquant sur le caddie à côté du produit correspondant.

    Pour une navigation plus simple et plus rapide, utilisez les curseurs de défilement de la gamme ci-dessous.

    Qu’est-ce qu’un ressort dynamométrique ?


    Un ressort dynamométrique se compose d’un ressort de compression et de deux supports. Avec un support à chaque extrémité, le ressort de compression devient un ressort de traction. Les supports sont plus robustes que les boucles classiques des ressorts de traction. Les ressorts dynamométriques sont le plus souvent utilisés avec des bateaux de lamanage.

    Un ressort dynamométrique est aussi parfois appelé ressort de bateau.

    Afficher plus Montrer moins

    Filtrer par
    Affiner les options
    d - Diamètre du fil (mm)
    De - Diamètre extérieur (mm)
    L0 - Longueur libre (mm)
    Ln - Longueur sous charge max. (mm)
    Sn - Course maximale (mm)
    Fn - Charge maximale sous Ln (N)
    R - Constante de ressort (N/mm)
    db - Boucles de fil (mm)

    Produits 1-10 sur 20

    Page
    par page
    Par ordre décroissant
    Voir les prix - Ajouter au panier Matériau d
    Diamètre du fil (mm)    		 De
    Diamètre extérieur (mm)    		 L0
    Longueur libre (mm)    		 Ln
    Longueur sous charge max. (mm)    		 Sn
    Course maximale (mm)    		 Fn
    Charge maximale sous Ln (N)    		 R
    Constante de ressort (N/mm)    		 db
    Boucles de fil (mm)    		 Référence Stock Dessins tech En savoir plus 3D CAD
    Acier inoxydable 302 1.00 7.30 40.00 49.60 9.60 39.60 4.11 1.00 BF-10980 BF-10980
    Acier inoxydable 302 1.00 7.30 50.00 64.00 14.00 39.20 2.79 1.00 BF-10981 BF-10981
    Acier inoxydable 302 1.00 7.30 60.00 75.40 15.40 23.90 1.55 1.00 BF-10982 BF-10982
    Acier inoxydable 302 1.60 14.10 80.00 114.00 3.40 117.00 3.45 1.60 BF-10983 BF-10983
    Acier inoxydable 302 1.60 14.10 100.00 150.00 50.00 119.00 2.34 1.60 BF-10984 BF-10984
    Acier inoxydable 302 1.60 14.10 125.00 201.00 76.00 121.00 1.58 1.60 BF-10985 BF-10985
    Acier inoxydable 302 2.00 22.00 150.00 218.00 68.00 141.00 2.05 2.00 BF-10986 BF-10986
    Acier inoxydable 302 2.00 22.00 175.00 275.00 100.00 140.00 1.40 2.00 BF-10987 BF-10987
    Acier inoxydable 302 2.00 22.00 200.00 306.00 106.00 119.00 1.12 2.00 BF-10988 BF-10988
    Acier inoxydable 302 2.00 22.00 225.00 375.00 150.00 141.00 0.94 2.00 BF-10989 BF-10989
    1. BF-10980
      En stock: 2
      BF-10980
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 1.00
      De - Diamètre extérieur (mm) 7.30
      L0 - Longueur libre (mm) 40.00
      Ln - Longueur sous charge max. (mm) 49.60
      Sn - Course maximale (mm) 9.60
      Fn - Charge maximale sous Ln (N) 39.60
      R - Constante de ressort (N/mm) 4.11
      db - Boucles de fil (mm) 1.00
    2. BF-10981
      En stock: 26
      BF-10981
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 1.00
      De - Diamètre extérieur (mm) 7.30
      L0 - Longueur libre (mm) 50.00
      Ln - Longueur sous charge max. (mm) 64.00
      Sn - Course maximale (mm) 14.00
      Fn - Charge maximale sous Ln (N) 39.20
      R - Constante de ressort (N/mm) 2.79
      db - Boucles de fil (mm) 1.00
    3. BF-10982
      En stock: 16
      BF-10982
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 1.00
      De - Diamètre extérieur (mm) 7.30
      L0 - Longueur libre (mm) 60.00
      Ln - Longueur sous charge max. (mm) 75.40
      Sn - Course maximale (mm) 15.40
      Fn - Charge maximale sous Ln (N) 23.90
      R - Constante de ressort (N/mm) 1.55
      db - Boucles de fil (mm) 1.00
    4. BF-10983
      En stock: 10
      BF-10983
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 1.60
      De - Diamètre extérieur (mm) 14.10
      L0 - Longueur libre (mm) 80.00
      Ln - Longueur sous charge max. (mm) 114.00
      Sn - Course maximale (mm) 3.40
      Fn - Charge maximale sous Ln (N) 117.00
      R - Constante de ressort (N/mm) 3.45
      db - Boucles de fil (mm) 1.60
    5. BF-10984
      En stock: 11
      BF-10984
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 1.60
      De - Diamètre extérieur (mm) 14.10
      L0 - Longueur libre (mm) 100.00
      Ln - Longueur sous charge max. (mm) 150.00
      Sn - Course maximale (mm) 50.00
      Fn - Charge maximale sous Ln (N) 119.00
      R - Constante de ressort (N/mm) 2.34
      db - Boucles de fil (mm) 1.60
    6. BF-10985
      En stock: 11
      BF-10985
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 1.60
      De - Diamètre extérieur (mm) 14.10
      L0 - Longueur libre (mm) 125.00
      Ln - Longueur sous charge max. (mm) 201.00
      Sn - Course maximale (mm) 76.00
      Fn - Charge maximale sous Ln (N) 121.00
      R - Constante de ressort (N/mm) 1.58
      db - Boucles de fil (mm) 1.60
    7. BF-10986
      En stock: 22
      BF-10986
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 2.00
      De - Diamètre extérieur (mm) 22.00
      L0 - Longueur libre (mm) 150.00
      Ln - Longueur sous charge max. (mm) 218.00
      Sn - Course maximale (mm) 68.00
      Fn - Charge maximale sous Ln (N) 141.00
      R - Constante de ressort (N/mm) 2.05
      db - Boucles de fil (mm) 2.00
    8. BF-10987
      En stock: 9
      BF-10987
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 2.00
      De - Diamètre extérieur (mm) 22.00
      L0 - Longueur libre (mm) 175.00
      Ln - Longueur sous charge max. (mm) 275.00
      Sn - Course maximale (mm) 100.00
      Fn - Charge maximale sous Ln (N) 140.00
      R - Constante de ressort (N/mm) 1.40
      db - Boucles de fil (mm) 2.00
    9. BF-10988
      En stock: 7
      BF-10988
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 2.00
      De - Diamètre extérieur (mm) 22.00
      L0 - Longueur libre (mm) 200.00
      Ln - Longueur sous charge max. (mm) 306.00
      Sn - Course maximale (mm) 106.00
      Fn - Charge maximale sous Ln (N) 119.00
      R - Constante de ressort (N/mm) 1.12
      db - Boucles de fil (mm) 2.00
    10. BF-10989
      En stock: 4
      BF-10989
      Matériau Acier inoxydable 302
      d - Diamètre du fil (mm) 2.00
      De - Diamètre extérieur (mm) 22.00
      L0 - Longueur libre (mm) 225.00
      Ln - Longueur sous charge max. (mm) 375.00
      Sn - Course maximale (mm) 150.00
      Fn - Charge maximale sous Ln (N) 141.00
      R - Constante de ressort (N/mm) 0.94
      db - Boucles de fil (mm) 2.00

    Produits 1-10 sur 20

    Page
    par page
    Par ordre décroissant
    Matériaux

    Acier inoxydable:
    DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
    Température de fonctionnement entre -200 ºC et +250 ºC

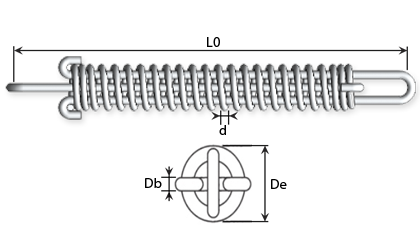

    Terminologie
    Fiche technique - Ressorts dynamométriques pour livraison rapide.
    d
    =
    Diamètre de fil en mm (ressort)
    db
    =
    Diamètre de fil en mm (support)
    De
    =
    Diamètre à l'extérieur du ressort
    Bi
    =
    Diamètre à l'intérieur du support
    Lh
    =
    Hauteur à l'intérieur du support
    R
    =
    Force N/mm
    L0
    =
    Longueur libre totale mesurée à l'intérieur des supports
    Ln
    =
    Longueur sous charge max
    sn
    =
    Course max.
    Fn
    =
    Force max.
    1 N
    =
    0,10197 Kg
    1 kg
    =
    9,80665 N
    Durée de vie des ressorts

    La durée de vie d’un ressort est généralement très difficile à déterminer. Un grand nombre de paramètres entrent en jeu et c’est pourquoi il est impossible de déterminer leur durée de vie.

    Les paramètres ayant une influence significative sur leur durée de vie sont : l’installation, le mode d’installation, le nombre de mouvements, les vibrations, les chocs, la torsion, la longueur de course, une course non-axiale, la température, l’usure contre d’autres surfaces, l’environnement d’utilisation, les agents nettoyants, les impacts latéraux, etc.

    L’application d’une charge maximale au ressort ou un dépassement de cette charge raccourcit sa durée de vie et le déforme de manière permanente.
