Acier au carbone
Les ressorts ondulés en fil rond sont en acier au carbone. Ils peuvent être utilisés dans les espaces axiaux étroits mais génèrent toujours une force considérable.
97-70026-description
Acier Carbone
97-70015-description
Acier inoxydable 302
Filtrer par
Affiner les options

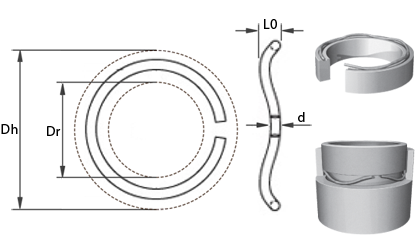

| Voir les prix - Ajouter au panier | Matériau | d Diamètre du fil (mm) |
L0 Longueur libre (mm) |
L1 Hauteur à bloc (mm) |
Ondulations (Quantité) |
Dh Diamètre de perçage (mm) |
Dr Diamètre d'arbre (mm) |
F1 Force (N) |
Référence | Stock | Dessins tech | En savoir plus | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acier Carbone | 0,79 | 1,57 | 1,32 | 3,00 | 12,70 | 10,36 | 156,00 | RW-0050 |
|
|||||
| Acier inoxydable 302 | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | N/A | RW-0062-S17 |
|
|||||
| Acier Carbone | 0,97 | 1,96 | 1,63 | 3,00 | 15,88 | 13,13 | 223,00 | RW-0062 |
|
|||||
| Acier Carbone | 1,14 | 2,34 | 1,93 | 3,00 | 19,05 | 15,95 | 312,00 | RW-0075 |
|
|||||
| Acier Carbone | 1,30 | 2,64 | 2,18 | 3,00 | 22,23 | 18,80 | 356,00 | RW-0087 |
|
|||||
| Acier Carbone | 1,42 | 2,95 | 2,41 | 3,00 | 25,40 | 21,72 | 401,00 | RW-0100 |
|
|||||
| Acier Carbone | 1,42 | 3,07 | 2,41 | 4,00 | 34,93 | 31,06 | 534,00 | RW-0137 |
|
|||||
| Acier Carbone | 1,52 | 3,23 | 2,59 | 3,00 | 28,58 | 24,56 | 445,00 | RW-0112 |
|
|||||
| Acier Carbone | 1,52 | 3,25 | 2,59 | 4,00 | 38,10 | 34,01 | 579,00 | RW-0150 |
|
|||||
| Acier Carbone | 1,65 | 3,48 | 2,79 | 4,00 | 41,28 | 36,68 | 623,00 | RW-0162 |
|
- RW-0050En stock: 37
Matériau Acier Carboned - Diamètre du fil (mm) 0,79L0 - Longueur libre (mm) 1,57L1 - Hauteur à bloc (mm) 1,32Ondulations - (Quantité) 3,00Dh - Diamètre de perçage (mm) 12,70Dr - Diamètre d'arbre (mm) 10,36F1 - Force (N) 156,00
- RW-0062-S17En stock: 43
Matériau Acier inoxydable 302d - Diamètre du fil (mm) 0,97L0 - Longueur libre (mm) 1,96L1 - Hauteur à bloc (mm) 1,63Ondulations - (Quantité) 3,00Dh - Diamètre de perçage (mm) 15,88Dr - Diamètre d'arbre (mm) 13,13F1 - Force (N)
- RW-0062En stock: 162
Matériau Acier Carboned - Diamètre du fil (mm) 0,97L0 - Longueur libre (mm) 1,96L1 - Hauteur à bloc (mm) 1,63Ondulations - (Quantité) 3,00Dh - Diamètre de perçage (mm) 15,88Dr - Diamètre d'arbre (mm) 13,13F1 - Force (N) 223,00
- RW-0075En stock: 25
Matériau Acier Carboned - Diamètre du fil (mm) 1,14L0 - Longueur libre (mm) 2,34L1 - Hauteur à bloc (mm) 1,93Ondulations - (Quantité) 3,00Dh - Diamètre de perçage (mm) 19,05Dr - Diamètre d'arbre (mm) 15,95F1 - Force (N) 312,00
- RW-0087En stock: 10
Matériau Acier Carboned - Diamètre du fil (mm) 1,30L0 - Longueur libre (mm) 2,64L1 - Hauteur à bloc (mm) 2,18Ondulations - (Quantité) 3,00Dh - Diamètre de perçage (mm) 22,23Dr - Diamètre d'arbre (mm) 18,80F1 - Force (N) 356,00
- RW-0100En stock: 13
Matériau Acier Carboned - Diamètre du fil (mm) 1,42L0 - Longueur libre (mm) 2,95L1 - Hauteur à bloc (mm) 2,41Ondulations - (Quantité) 3,00Dh - Diamètre de perçage (mm) 25,40Dr - Diamètre d'arbre (mm) 21,72F1 - Force (N) 401,00
- RW-0137En stock: 2
Matériau Acier Carboned - Diamètre du fil (mm) 1,42L0 - Longueur libre (mm) 3,07L1 - Hauteur à bloc (mm) 2,41Ondulations - (Quantité) 4,00Dh - Diamètre de perçage (mm) 34,93Dr - Diamètre d'arbre (mm) 31,06F1 - Force (N) 534,00
- RW-0112En stock: 5
Matériau Acier Carboned - Diamètre du fil (mm) 1,52L0 - Longueur libre (mm) 3,23L1 - Hauteur à bloc (mm) 2,59Ondulations - (Quantité) 3,00Dh - Diamètre de perçage (mm) 28,58Dr - Diamètre d'arbre (mm) 24,56F1 - Force (N) 445,00
- RW-0150En stock: 8
Matériau Acier Carboned - Diamètre du fil (mm) 1,52L0 - Longueur libre (mm) 3,25L1 - Hauteur à bloc (mm) 2,59Ondulations - (Quantité) 4,00Dh - Diamètre de perçage (mm) 38,10Dr - Diamètre d'arbre (mm) 34,01F1 - Force (N) 579,00
- RW-0162En stock: 8
Matériau Acier Carboned - Diamètre du fil (mm) 1,65L0 - Longueur libre (mm) 3,48L1 - Hauteur à bloc (mm) 2,79Ondulations - (Quantité) 4,00Dh - Diamètre de perçage (mm) 41,28Dr - Diamètre d'arbre (mm) 36,68F1 - Force (N) 623,00
Matériau
SAE 1070/1090
Tolérances
Force (F1): Indicatif.
Divers
Les ressorts ondulés en fil rond peuvent être obtenus en acier inoxydable, mais ne sont disponibles en stock qu'en acier au carbone - SAE 1070/1090.
