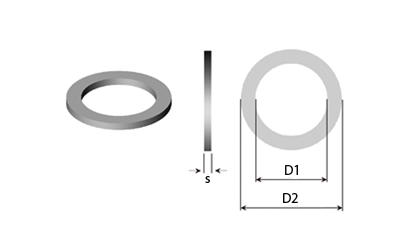

Technische Zeichnung - Stützscheiben & Passscheiben

Les rondelles d’appui et d’ajustage sont des disques plats utilisés là où un jeu axial doit être compensé. Il peut s’agir d’un mandrin avec bague de sûreté/roulement, entre lesquels un jeu axial doit être compensé. En combinant les différentes épaisseurs de rondelles, vous pouvez compenser le jeu avec précision. Les rondelles d’appui sont les plus épaisses, pour compenser les jeux importants, et les rondelles d’ajustage se déclinent dans toutes les épaisseurs fines avec des différences d’épaisseur de l’ordre de 0,1 mm, et des tolérances de 0,03 à 0,05 mm.

Le numéro de stock d’une rondelle d’ajustage se compose d’une lettre et de 5 chiffres (S7****)

Le numéro de stock d’une rondelle d’appui se compose d’une lettre et de 5 chiffres (S9****)

Les rondelles d’appui de plus de 1,5 mm d’épaisseur sont meulées sur leurs surfaces.

Filtrer par
Affiner les options
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
s - Épaisseur (mm)
Tolérances (mm)

Produits 1-10 sur 338

Page
par page
Par ordre décroissant
Di
Diamètre intérieur (mm)
De
Diamètre extérieur (mm)
s
Épaisseur (mm)
Tolérances (mm) Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
3,00 6,00 0,20 -0,04 S75020 S75020 -
3,00 6,00 0,30 -0,05 S75040 S75040 -
3,00 6,00 1,00 -0,05 S75060 S75060 -
3,00 6,00 1,00 -0,05 S90000 S90000 -
4,00 8,00 0,10 -0,03 S75070 S75070 -
4,00 8,00 1,00 -0,05 S90010 S90010 -
5,00 10,00 0,10 -0,03 S75140 S75140 -
5,00 10,00 0,20 -0,04 S75160 S75160 -
5,00 10,00 1,00 -0,05 S90020 S90020 -
6,00 12,00 1,20 -0,05 S90030 S90030 -
  1. S75020
    En stock: 1 537
    Di - Diamètre intérieur (mm) 3,00
    De - Diamètre extérieur (mm) 6,00
    s - Épaisseur (mm) 0,20
    Tolérances (mm) -0,04
  2. S75040
    En stock: 798
    Di - Diamètre intérieur (mm) 3,00
    De - Diamètre extérieur (mm) 6,00
    s - Épaisseur (mm) 0,30
    Tolérances (mm) -0,05
  3. S75060
    En stock: 425
    Di - Diamètre intérieur (mm) 3,00
    De - Diamètre extérieur (mm) 6,00
    s - Épaisseur (mm) 1,00
    Tolérances (mm) -0,05
  4. S90000
    En stock: 1 166
    Di - Diamètre intérieur (mm) 3,00
    De - Diamètre extérieur (mm) 6,00
    s - Épaisseur (mm) 1,00
    Tolérances (mm) -0,05
  5. S75070
    En stock: 1 396
    Di - Diamètre intérieur (mm) 4,00
    De - Diamètre extérieur (mm) 8,00
    s - Épaisseur (mm) 0,10
    Tolérances (mm) -0,03
  6. S90010
    En stock: 0
    Di - Diamètre intérieur (mm) 4,00
    De - Diamètre extérieur (mm) 8,00
    s - Épaisseur (mm) 1,00
    Tolérances (mm) -0,05
  7. S75140
    En stock: 196
    Di - Diamètre intérieur (mm) 5,00
    De - Diamètre extérieur (mm) 10,00
    s - Épaisseur (mm) 0,10
    Tolérances (mm) -0,03
  8. S75160
    En stock: 368
    Di - Diamètre intérieur (mm) 5,00
    De - Diamètre extérieur (mm) 10,00
    s - Épaisseur (mm) 0,20
    Tolérances (mm) -0,04
  9. S90020
    En stock: 0
    Di - Diamètre intérieur (mm) 5,00
    De - Diamètre extérieur (mm) 10,00
    s - Épaisseur (mm) 1,00
    Tolérances (mm) -0,05
  10. S90030
    En stock: 19
    Di - Diamètre intérieur (mm) 6,00
    De - Diamètre extérieur (mm) 12,00
    s - Épaisseur (mm) 1,20
    Tolérances (mm) -0,05

Produits 1-10 sur 338

Page
par page
Par ordre décroissant
Matériau

Rondelles d'appui: Acier à ressort DIN 17222, numéro de matériau : 1.0605
Dureté de 440 à 500 HV 10

Rondelle d'ajustage: Acier 2 K 50 DIN 1624
Dureté de 170 à 225 Hv 10

Qu'est ce qui correspond à quoi ?

Rondelles d'ajustage : Références commençant par S7 (par ex. S75100)
Rondelles d'appui : Références commençant par S9 (par ex. S90100)

Description

Les rondelles d'appui et d'ajustage sont des rondelles plates utilisées de façon combinée pour compenser un jeu axial. Par exemple sur un arbre avec bague d'arrêt/roulement. Il est possible de compenser précisément le jeu en combinant des rondelles de différentes épaisseurs.

Les rondelles d'appui de plus de 1,5 mm d'épaisseur présentent une surface meulée.

Surface

Phosphatée et huilée.
