Rondelles à ressort de vague

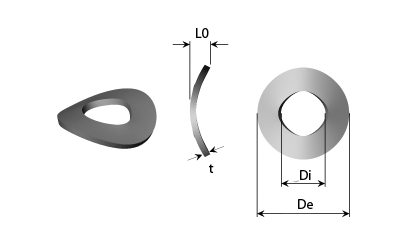

Dessin technique - Rondelles à ressort de vague
Les rondelles ressort incurvées sont utilisées pour compenser le jeu axial. Il peut s’agir de compenser un faible jeu avec une charge relativement légère.
Filtrer par
Affiner les options
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
h max - Hauteur maximale (mm)
h min - Hauteur minimale (mm)
s - Épaisseur (mm)

Produits 1-10 sur 12

Page
par page
Par ordre décroissant
De
Diamètre extérieur (mm)
Di
Diamètre intérieur (mm)
h max
Hauteur maximale (mm)
h min
Hauteur minimale (mm)
s
Épaisseur (mm)
Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
4,00 1,80 0,90 0,45 0,25 62030 62030 -
4,50 2,20 1,00 0,50 0,30 62040 62040 -
5,00 2,50 1,00 0,50 0,30 62050 62050 -
5,50 2,80 1,10 0,55 0,30 62060 62060 -
6,00 3,20 1,30 0,65 0,40 62070 62070 -
7,00 3,70 1,40 0,70 0,40 62080 62080 -
8,00 4,30 1,60 0,80 0,50 62090 62090 -
10,00 5,30 1,80 0,90 0,50 62100 62100 -
11,00 6,40 2,20 1,10 0,50 62110 62110 -
18,00 10,50 4,00 2,00 0,80 62140 62140 -
  1. 62030
    En stock: 733
    De - Diamètre extérieur (mm) 4,00
    Di - Diamètre intérieur (mm) 1,80
    h max - Hauteur maximale (mm) 0,90
    h min - Hauteur minimale (mm) 0,45
    s - Épaisseur (mm) 0,25
  2. 62040
    En stock: 2 365
    De - Diamètre extérieur (mm) 4,50
    Di - Diamètre intérieur (mm) 2,20
    h max - Hauteur maximale (mm) 1,00
    h min - Hauteur minimale (mm) 0,50
    s - Épaisseur (mm) 0,30
  3. 62050
    En stock: 649
    De - Diamètre extérieur (mm) 5,00
    Di - Diamètre intérieur (mm) 2,50
    h max - Hauteur maximale (mm) 1,00
    h min - Hauteur minimale (mm) 0,50
    s - Épaisseur (mm) 0,30
  4. 62060
    En stock: 780
    De - Diamètre extérieur (mm) 5,50
    Di - Diamètre intérieur (mm) 2,80
    h max - Hauteur maximale (mm) 1,10
    h min - Hauteur minimale (mm) 0,55
    s - Épaisseur (mm) 0,30
  5. 62070
    En stock: 474
    De - Diamètre extérieur (mm) 6,00
    Di - Diamètre intérieur (mm) 3,20
    h max - Hauteur maximale (mm) 1,30
    h min - Hauteur minimale (mm) 0,65
    s - Épaisseur (mm) 0,40
  6. 62080
    En stock: 648
    De - Diamètre extérieur (mm) 7,00
    Di - Diamètre intérieur (mm) 3,70
    h max - Hauteur maximale (mm) 1,40
    h min - Hauteur minimale (mm) 0,70
    s - Épaisseur (mm) 0,40
  7. 62090
    En stock: 365
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 4,30
    h max - Hauteur maximale (mm) 1,60
    h min - Hauteur minimale (mm) 0,80
    s - Épaisseur (mm) 0,50
  8. 62100
    En stock: 219
    De - Diamètre extérieur (mm) 10,00
    Di - Diamètre intérieur (mm) 5,30
    h max - Hauteur maximale (mm) 1,80
    h min - Hauteur minimale (mm) 0,90
    s - Épaisseur (mm) 0,50
  9. 62110
    En stock: 173
    De - Diamètre extérieur (mm) 11,00
    Di - Diamètre intérieur (mm) 6,40
    h max - Hauteur maximale (mm) 2,20
    h min - Hauteur minimale (mm) 1,10
    s - Épaisseur (mm) 0,50
  10. 62140
    En stock: 699
    De - Diamètre extérieur (mm) 18,00
    Di - Diamètre intérieur (mm) 10,50
    h max - Hauteur maximale (mm) 4,00
    h min - Hauteur minimale (mm) 2,00
    s - Épaisseur (mm) 0,80

Produits 1-10 sur 12

Page
par page
Par ordre décroissant
Matériau

DIN 17222 - C 75 - numéro de matériau: 1.0605

Description

Les rondelles ressorts incurvées sont utilisées pour compenser le jeu axial. Il peut s'agir de compenser un faible jeu avec une charge relativement légère. - Toutes les dimensions présentent 1 courbure. Les cames à 1 courbure permettent une pression à plat de la rondelle sans pour autant réduire la force de la came.

Surface

Les 4 plus petites tailles sont phosphatées et huilées. Les autres tailles sont galvanisées 9-12 my.
