Rondelles ressorts à doigts

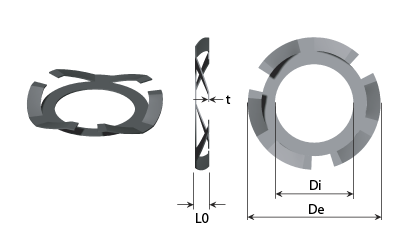

Dessin technique - Rondelles ressorts à doigts
Les rondelles ressort à doigts sont conçues pour combattre le bruit et les vibrations en éliminant le jeu axial susceptible de survenir dans les constructions avec roulements billes, entre autres.

Filtrer par
Affiner les options
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
L0 - Longueur libre (mm)
s - Course max. (mm)
t - Épaisseur (mm)
F - La force moyenne

Produits 1-10 sur 20

Par ordre décroissant
Voir les prix - Ajouter au panier Matériau De
Diamètre extérieur (mm)
Di
Diamètre intérieur (mm)
L
Hauteur sous charge F (mm)
L0
Longueur libre (mm)
s
Course max. (mm)
t
Épaisseur (mm)
F
La force moyenne
Référence Stock Dessins tech En savoir plus 3D CAD
Acier à ressort 15,11 7,92 1,57 2,38 0,81 0,25 2,90 F60400 F60400
Acier à ressort 18,49 8,74 1,57 3,18 1,61 0,15 26,70 F60410 F60410
Acier à ressort 21,49 11,51 1,57 3,18 1,61 0,15 22,30 F60420 F60420
Acier à ressort 21,49 11,51 1,57 3,18 1,61 0,20 49,20 F60430 F60430
Acier à ressort 23,52 8,74 1,57 3,18 1,61 0,25 35,60 F60450 F60450
Acier à ressort 23,52 11,51 1,57 3,18 1,61 0,18 111,50 F60440 F60440
Acier à ressort 25,50 13,11 1,57 3,18 1,61 0,15 31,20 F60460 F60460
Acier à ressort 25,50 13,11 1,57 3,18 1,61 0,18 44,50 F60470 F60470
Acier à ressort 29,57 10,31 1,57 3,18 1,61 0,25 49,20 F60490 F60490
Acier à ressort 29,57 17,48 1,57 3,18 1,61 0,23 80,10 F60480 F60480
  1. F60400
    En stock: 835
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 15,11
    Di - Diamètre intérieur (mm) 7,92
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 2,38
    s - Course max. (mm) 0,81
    t - Épaisseur (mm) 0,25
    F - La force moyenne 2,90
  2. F60410
    En stock: 897
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 18,49
    Di - Diamètre intérieur (mm) 8,74
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,15
    F - La force moyenne 26,70
  3. F60420
    En stock: 1 008
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 21,49
    Di - Diamètre intérieur (mm) 11,51
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,15
    F - La force moyenne 22,30
  4. F60430
    En stock: 1 013
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 21,49
    Di - Diamètre intérieur (mm) 11,51
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,20
    F - La force moyenne 49,20
  5. F60450
    En stock: 1 063
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 23,52
    Di - Diamètre intérieur (mm) 8,74
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,25
    F - La force moyenne 35,60
  6. F60440
    En stock: 75
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 23,52
    Di - Diamètre intérieur (mm) 11,51
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,18
    F - La force moyenne 111,50
  7. F60460
    En stock: 973
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 25,50
    Di - Diamètre intérieur (mm) 13,11
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,15
    F - La force moyenne 31,20
  8. F60470
    En stock: 558
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 25,50
    Di - Diamètre intérieur (mm) 13,11
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,18
    F - La force moyenne 44,50
  9. F60490
    En stock: 1 020
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 29,57
    Di - Diamètre intérieur (mm) 10,31
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,25
    F - La force moyenne 49,20
  10. F60480
    En stock: 8 883
    Matériau Acier à ressort
    De - Diamètre extérieur (mm) 29,57
    Di - Diamètre intérieur (mm) 17,48
    L - Hauteur sous charge F (mm) 1,57
    L0 - Longueur libre (mm) 3,18
    s - Course max. (mm) 1,61
    t - Épaisseur (mm) 0,23
    F - La force moyenne 80,10
Page
par page
Matériau

Acier à ressort DIN 1.1231

Description

Les rondelles ressorts à doigts sont conçues pour combattre le bruit et les vibrations en éliminant le jeu axial susceptible de survenir dans les constructions avec roulements billes, entre autres. Elles peuvent être utilisées en cas de nécessité de course de ressort limitée.
