Rondelles ressorts ondulées

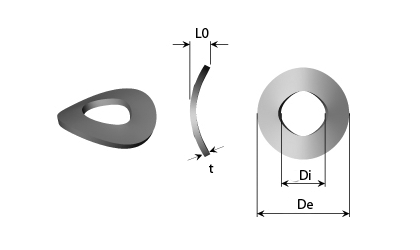

Dessin technique - Rondelles ressorts ondulées
Les rondelles ressort ondulées sont utilisées pour compenser le jeu axial. Il peut s’agir de compenser un faible jeu pour des roulements à billes, des brides, des rondelles, etc. Les rondelles ressort ondulées sont conçues pour présenter 2 ondulations.
Filtrer par
Affiner les options
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
h max - Hauteur maximale (mm)
h min - Hauteur minimale (mm)
s - Épaisseur (mm)

Produits 1-10 sur 17

Page
par page
Par ordre décroissant
De
Diamètre extérieur (mm)
Di
Diamètre intérieur (mm)
h max
Hauteur maximale (mm)
h min
Hauteur minimale (mm)
s
Épaisseur (mm)
Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
8,00 3,20 1,60 0,80 0,50 63000 63000 -
8,00 3,70 1,80 0,90 0,50 63010 63010 -
9,00 4,30 2,00 1,00 0,50 63020 63020 -
11,00 5,30 2,20 1,10 0,50 63030 63030 -
12,00 6,40 2,60 1,30 0,50 63040 63040 -
14,00 7,40 3,00 1,50 0,80 63050 63050 -
15,00 8,40 3,00 1,50 0,80 63060 63060 -
17,00 8,40 3,40 1,70 0,80 63070 63070 -
18,00 10,50 4,20 2,10 1,00 63080 63080 -
21,00 10,50 4,20 2,10 1,00 63090 63090 -
  1. 63000
    En stock: 71
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 3,20
    h max - Hauteur maximale (mm) 1,60
    h min - Hauteur minimale (mm) 0,80
    s - Épaisseur (mm) 0,50
  2. 63010
    En stock: 956
    De - Diamètre extérieur (mm) 8,00
    Di - Diamètre intérieur (mm) 3,70
    h max - Hauteur maximale (mm) 1,80
    h min - Hauteur minimale (mm) 0,90
    s - Épaisseur (mm) 0,50
  3. 63020
    En stock: 1 335
    De - Diamètre extérieur (mm) 9,00
    Di - Diamètre intérieur (mm) 4,30
    h max - Hauteur maximale (mm) 2,00
    h min - Hauteur minimale (mm) 1,00
    s - Épaisseur (mm) 0,50
  4. 63030
    En stock: 562
    De - Diamètre extérieur (mm) 11,00
    Di - Diamètre intérieur (mm) 5,30
    h max - Hauteur maximale (mm) 2,20
    h min - Hauteur minimale (mm) 1,10
    s - Épaisseur (mm) 0,50
  5. 63040
    En stock: 946
    De - Diamètre extérieur (mm) 12,00
    Di - Diamètre intérieur (mm) 6,40
    h max - Hauteur maximale (mm) 2,60
    h min - Hauteur minimale (mm) 1,30
    s - Épaisseur (mm) 0,50
  6. 63050
    En stock: 1 138
    De - Diamètre extérieur (mm) 14,00
    Di - Diamètre intérieur (mm) 7,40
    h max - Hauteur maximale (mm) 3,00
    h min - Hauteur minimale (mm) 1,50
    s - Épaisseur (mm) 0,80
  7. 63060
    En stock: 905
    De - Diamètre extérieur (mm) 15,00
    Di - Diamètre intérieur (mm) 8,40
    h max - Hauteur maximale (mm) 3,00
    h min - Hauteur minimale (mm) 1,50
    s - Épaisseur (mm) 0,80
  8. 63070
    En stock: 305
    De - Diamètre extérieur (mm) 17,00
    Di - Diamètre intérieur (mm) 8,40
    h max - Hauteur maximale (mm) 3,40
    h min - Hauteur minimale (mm) 1,70
    s - Épaisseur (mm) 0,80
  9. 63080
    En stock: 93
    De - Diamètre extérieur (mm) 18,00
    Di - Diamètre intérieur (mm) 10,50
    h max - Hauteur maximale (mm) 4,20
    h min - Hauteur minimale (mm) 2,10
    s - Épaisseur (mm) 1,00
  10. 63090
    En stock: 665
    De - Diamètre extérieur (mm) 21,00
    Di - Diamètre intérieur (mm) 10,50
    h max - Hauteur maximale (mm) 4,20
    h min - Hauteur minimale (mm) 2,10
    s - Épaisseur (mm) 1,00

Produits 1-10 sur 17

Page
par page
Par ordre décroissant
Matériau

DIN 17222 - C 75 - numéro de matériau: 1.0605

Description

Les rondelles ressorts ondulées sont utilisées pour compenser le jeu axial. Il peut s'agir de compenser un faible jeu pour des roulements à billes, des brides, des rondelles, etc. Les rondelles ressorts ondulées sont conçues pour présenter 2 ondulations.

Surface

Galvanisé 9-12 my.
