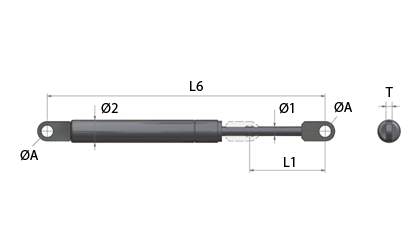

Dessin technique - Oeillets Soudés - Peinture noire

Version BE - Vérins à gaz et amortisseurs à gaz avec œillets soudés fixes aux extrémités. Le cylindre lui-même est fait d‘acier et peint en noir. La tige de piston est traitée au nitrure, offrant une protection modérée contre la rouille. L’utilisation dans un environnement sec est recommandée. Si vous souhaitez utiliser votre vérin à gaz dans un environnement humide, nous vous recommandons la même série de vérins en acier inoxidable.

Trouvez les bonnes dimensions en utilisant les filtres. Si la bonne taille ou la bonne puissance n'est pas en stock, nous pouvons spécialement produire le ressort à gaz souhaité dans la quantité souhaitée. Contactez-nous, si c’est le cas.

Consultez les remises sur volume en cliquant sur le panier à côté de l'article souhaité.
Si les ressorts à gaz sont en stock, la livraison se fait généralement dans les 24 heures suivant la commande si la commande est passée avant 17h45 du lundi au jeudi. Le vendredi, nous enverrons les commandes passées avant 15h45. Si la référence de l‘article est connu, il est possible de le saisir en haut de la page pour accéder directement à l'article.

Les ressorts à gaz sur cette page sont des ressorts à gaz comprimés. Autrement dit, ils offrent une résistance lorsque la tige de piston est enfoncée dans le cylindre. La gamme est proposée en puissance entre 50,00N - 1200,00N (5,09 Kg - 122,36 Kg) et des longueurs (moyennes à moyennes) de 106,00 mm à 885,00 mm. Utilisez les filtres pour affiner votre recherche et sélectionner rapidement les bonnes dimensions.

Si la force requise n'est pas connue, vous pouvez sélectionner la version VL. Ici, vous pouvez régler manuellement la force vers le bas. Si la longueur requise n'est pas stockée, le modèle avec des extrémités filetées peut être choisi et il vous faudra ensuite sélectioner une extension pour atteindre la longueur correcte.

Ce modèle n'a pas besoin d'être huilé et ne nécessite donc aucun entretien. Il est conçu pour effectuer un maximum de 5 battements par minute et effectuer 30 000 mouvements durant toute sa vie lorsqu'il est correctement assemblé. Le modèle est destiné à être utilisé à des températures comprises entre -30 °C et +80 °C. Il est recommandé d'utiliser la course la plus courte possible et le diamètre maximum du cylindre - cela augmente la durée de vie du ressort. Pour tout montage, assurez-vous qu'aucune torsion latérale ou autre force pouvant affecter le mouvement axial longitudinal autre n’est présente. En savoir plus sur les caractéristiques au bas de la page.

Filtrer par
Affiner les options
Ø1 - Diamètre de la tige de piston (mm)
Ø2 - Diamètre du tube (mm)
L1 - Course (mm)
F - Plage de forces (N)
K - Rapport de force
T - Épaisseur de l'œillet (mm)
ØA - Orifice (mm)
L6 - Long. hors charge entre (mm)

Produits 1-10 sur 266

Page
par page
Par ordre décroissant
Ø1
Diamètre de la tige de piston (mm)
Ø2
Diamètre du tube (mm)
L1
Course (mm)
L6
Long. hors charge entre (mm)
F
Plage de forces (N)
K
Rapport de force
T
Épaisseur de l'œillet (mm)
ØA
Orifice (mm)
Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
6,00 15,00 20,00 106,00 50,00 1,3 3,0 6,1 BE-6-20-50 BE-6-20-50 -
6,00 15,00 40,00 146,00 100,00 1,3 3,0 6,1 BE-6-40-100 BE-6-40-100 -
6,00 15,00 40,00 146,00 150,00 1,3 3,0 6,1 BE-6-40-150 BE-6-40-150 -
6,00 15,00 40,00 146,00 300,00 1,3 3,0 6,1 BE-6-40-300 BE-6-40-300 -
6,00 15,00 40,00 146,00 350,00 1,3 3,0 6,1 BE-6-40-350 BE-6-40-350 -
6,00 15,00 40,00 146,00 400,00 1,3 3,0 6,1 BE-6-40-400 BE-6-40-400 -
6,00 15,00 60,00 186,00 100,00 1,3 3,0 6,1 BE-6-60-100 BE-6-60-100 -
6,00 15,00 60,00 186,00 125,00 1,3 3,0 6,1 BE-6-60-125 BE-6-60-125 -
6,00 15,00 60,00 186,00 150,00 1,3 3,0 6,1 BE-6-60-150 BE-6-60-150 -
6,00 15,00 60,00 186,00 350,00 1,3 3,0 6,1 BE-6-60-350 BE-6-60-350 -
  1. BE-6-20-50
    En stock: 9
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 20,00
    L6 - Long. hors charge entre (mm) 106,00
    F - Plage de forces (N) 50,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  2. BE-6-40-100
    En stock: 0
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 40,00
    L6 - Long. hors charge entre (mm) 146,00
    F - Plage de forces (N) 100,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  3. BE-6-40-150
    En stock: 0
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 40,00
    L6 - Long. hors charge entre (mm) 146,00
    F - Plage de forces (N) 150,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  4. BE-6-40-300
    En stock: 66
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 40,00
    L6 - Long. hors charge entre (mm) 146,00
    F - Plage de forces (N) 300,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  5. BE-6-40-350
    En stock: 39
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 40,00
    L6 - Long. hors charge entre (mm) 146,00
    F - Plage de forces (N) 350,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  6. BE-6-40-400
    En stock: 0
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 40,00
    L6 - Long. hors charge entre (mm) 146,00
    F - Plage de forces (N) 400,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  7. BE-6-60-100
    En stock: 173
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 60,00
    L6 - Long. hors charge entre (mm) 186,00
    F - Plage de forces (N) 100,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  8. BE-6-60-125
    En stock: 0
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 60,00
    L6 - Long. hors charge entre (mm) 186,00
    F - Plage de forces (N) 125,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  9. BE-6-60-150
    En stock: 25
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 60,00
    L6 - Long. hors charge entre (mm) 186,00
    F - Plage de forces (N) 150,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1
  10. BE-6-60-350
    En stock: 25
    Ø1 - Diamètre de la tige de piston (mm) 6,00
    Ø2 - Diamètre du tube (mm) 15,00
    L1 - Course (mm) 60,00
    L6 - Long. hors charge entre (mm) 186,00
    F - Plage de forces (N) 350,00
    K - Rapport de force 1,3
    T - Épaisseur de l'œillet (mm) 3,0
    ØA - Orifice (mm) 6,1

Produits 1-10 sur 266

Page
par page
Par ordre décroissant
Matériau

Cylindre et tige de piston : Les vérins à gaz nitrider présentent le meilleur traitement de surface anti-corrosion possible. Le tube est peint en noir semi-mat, et la tige de piston a subi une nitruration au plasma qui rend sa surface extrêmement résistante à l'usage et offre une protection anti-corrosion optimale.
Le traitement ne peut cependant pas remplacer un ressort à gaz en acier inoxydable spécialisé.

Huile : Le lubrifiant est une huile de graissage courante mais il n'est pas approuvé pour la consommation. Nous pouvons fournir des ressorts à gaz compatibles avec les denrées alimentaires. Contactez-nous si vous avez besoin d'une solution.

Gaz : Le gaz est de l'azote gazeux.

Référence

Les vérins à gaz /ressorts à gaz de l'assortiment de Sodemann Industrifjedre A/S sont définis selon l'épaisseur de la tige de piston, la course et la force en N.
Naming of gas spring

Installation et utilisation

Ne jamais utiliser de vérins à gaz / ressorts à gaz comme dispositif de sécurité. Si des dommages causés à un vérin à gaz / ressort à gaz sont susceptibles d'entraîner des blessures corporelles, il convient de pallier à ce problème à l'aide d'un dispositif de sécurité. Il est également possible d'utiliser un vérins à gaz / ressort à gaz avec sécurité intégrée. Nous contacter pour plus d'informations.

Les vérins à gaz / ressorts à gaz doivent être entreposés et installés le piston pointant vers le bas et selon un angle de 45 degrés par rapport à l'horizontal. Très importante, cette position permettra en effet de garantir la lubrification des presse-étoupes internes par l'huile située dans le ressort à gaz.

L'installation d'un ressort à gaz à l'horizontal ou piston vers le haut entraîne l'évacuation de l'huile des presse-étoupes, ce qui entraîne leur usure et des fuites. Pour chaque installation, vous devez vous assurer de l'absence de déflexion latérale ou d'autres forces susceptibles d'affecter le ressort à gaz autrement que selon le déplacement axial libre dans le sens longitudinal du ressort à gaz.

Toujours utiliser la course la plus courte possible et sélectionner le diamètre de cylindre le plus gros possible afin d'augmenter la durabilité. Les ressorts à gaz longs et fins seront bien moins résistants que ceux courts et larges.

Dans les lieux exposés à un milieu humide ou pour une utilisation dans l'industrie agro-alimentaire, toujours installer des ressorts à gaz en acier inoxydable. Noter que l'huile que renferme le ressort à gaz n'est pas agréée pour une utilisation dans l'industrie agro-alimentaire.

Par conséquent, ne pas installer de vérins à gaz / ressorts à gaz directement au-dessus de la production, car de l'huile peut s'écouler d'un vérin à gaz / ressort à gaz usé. Il est inutile de lubrifier le piston : le ressort ne nécessite aucune maintenance. Ne pas exposer le ressort à gaz à des vibrations.

Les vérins à gaz / ressorts à gaz sont conçus pour effectuer au maximum 5 courses par minute à 20 °C. En cas de dépassement de ces valeurs, la chaleur s'accumulera à l'intérieur du ressort, entraînant une fuite des presse-étoupes. S'ils sont installés correctement, les ressorts à gaz sont conçus pour supporter jusqu'à 30 000 mouvements.

Il est recommandé de toujours utiliser des butées physiques dans les constructions afin de s'assurer que le ressort à gaz n'est pas utilisé avec des charges supérieures à celles pour lesquelles il a été conçu. Le mouvement du ressort à gaz est amorti uniquement pour la dernière section afin d'empêcher l'extension totale du piston.

Les vérins à gaz / ressorts à gaz perdent légèrement en pression au fil du temps (une perte de pression pouvant atteindre 10 % est prévisible).

Il est recommandé de continuer à s'assurer que le fonctionnement du vérin à gaz / ressort à gaz est conforme aux exigences relatives à la construction. En cas de doute, remplacer le vérin à gaz / ressort à gaz. Si les vérins à gaz / ressorts à gaz fonctionnent par paires, il est recommandé de remplacer les deux. Une variation de pression dans des ressorts à gaz fonctionnant par paires entraînera une réduction de leur durée de vie.

Nos vérins à gaz / ressorts à gaz fonctionnent de manière optimale à des températures comprises entre -30 °C et +80 °C. Leur utilisation à des températures proches de ces limites altèrera la force et une utilisation maximale ne peut pas être recommandée. La force des vérins à gaz / ressorts à gaz est supérieur en position comprimée qu'en position étendue. La force à l'extrémité Fn est calculée en multipliant la force initiale par le ratio de force du vérin à gaz/ ressort à gaz en question. Les ressorts à gaz étant remplis à 20 °C, la force initiale est mesurée à la même température. La force varie d'environ 3 à 3,5 % pour chaque tranche de 10 °C. La tolérance concernant les dimensions en longueur étendue est de +/-2 mm.
