Joint à rotule

Dessin technique - Joint à rotule
Filtrer par
Affiner les options
A - Longueur centre (mm)
Force max. - Ressort de compression à gaz
Force max. - Ressorts de traction à gaz (N)
IT - Filetage intérieur (mm)
ET - Filetage extérieur (mm)
Matériau

Produits 1-10 sur 17

Page
par page
Par ordre décroissant
Matériau IT
Filetage intérieur (mm)
ET
Filetage extérieur (mm)
A
Longueur centre (mm)
Force max.
Ressort de compression à gaz
Force max.
Ressorts de traction à gaz (N)
Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
Galvanisé 4,00 4,00 18,00 100 100 EF-BJ016Z EF-BJ016Z -
Plastique 6,00 5,00 18,00 400 0 EF-BJ002PZ EF-BJ002PZ -
Acier inoxydable 304 6,00 5,00 22,00 400 400 EF-BJ004S EF-BJ004S -
Galvanisé 6,00 5,00 22,00 400 400 EF-BJ004Z EF-BJ004Z -
Galvanisé 6,00 6,00 25,00 450 0 EF-AJ001Z EF-AJ001Z -
Plastique 6,00 8,00 18,00 500 0 EF-BJ014PN EF-BJ014PN -
Galvanisé 6,00 8,00 18,00 650 650 EF-BJ012Z EF-BJ012Z -
Acier inoxydable 304 6,00 8,00 18,00 650 650 EF-BJ012S EF-BJ012S -
Galvanisé 6,00 8,00 25,00 650 650 EF-BJ005Z EF-BJ005Z -
Acier inoxydable 304 6,00 8,00 25,00 650 650 EF-BJ005S EF-BJ005S -

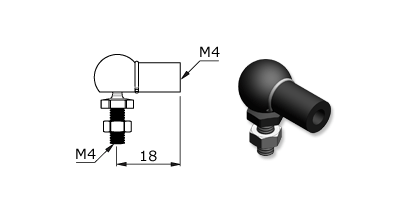

  1. EF-BJ016Z
    En stock: 12
    Matériau Galvanisé
    IT - Filetage intérieur (mm) 4,00
    ET - Filetage extérieur (mm) 4,00
    A - Longueur centre (mm) 18,00
    Force max. - Ressort de compression à gaz 100
    Force max. - Ressorts de traction à gaz (N) 100

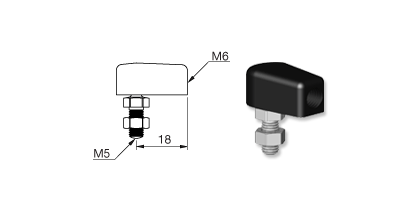

  2. EF-BJ002PZ
    En stock: 321
    Matériau Plastique
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 5,00
    A - Longueur centre (mm) 18,00
    Force max. - Ressort de compression à gaz 400
    Force max. - Ressorts de traction à gaz (N) 0

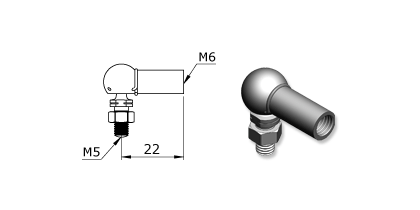

  3. EF-BJ004S
    En stock: 1 354
    Matériau Acier inoxydable 304
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 5,00
    A - Longueur centre (mm) 22,00
    Force max. - Ressort de compression à gaz 400
    Force max. - Ressorts de traction à gaz (N) 400

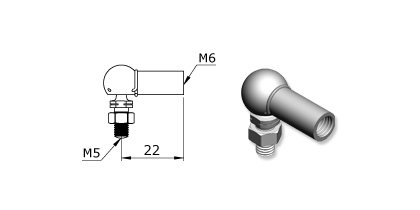

  4. EF-BJ004Z
    En stock: 432
    Matériau Galvanisé
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 5,00
    A - Longueur centre (mm) 22,00
    Force max. - Ressort de compression à gaz 400
    Force max. - Ressorts de traction à gaz (N) 400

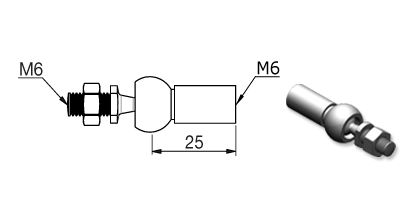

  5. EF-AJ001Z
    En stock: 138
    Matériau Galvanisé
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 6,00
    A - Longueur centre (mm) 25,00
    Force max. - Ressort de compression à gaz 450
    Force max. - Ressorts de traction à gaz (N) 0

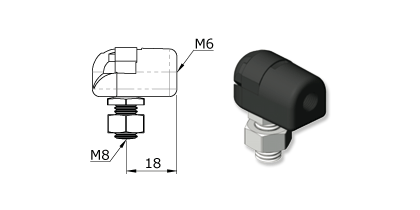

  6. EF-BJ014PN
    En stock: 1 054
    Matériau Plastique
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 8,00
    A - Longueur centre (mm) 18,00
    Force max. - Ressort de compression à gaz 500
    Force max. - Ressorts de traction à gaz (N) 0

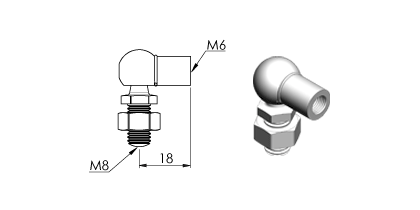

  7. EF-BJ012Z
    En stock: 81
    Matériau Galvanisé
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 8,00
    A - Longueur centre (mm) 18,00
    Force max. - Ressort de compression à gaz 650
    Force max. - Ressorts de traction à gaz (N) 650

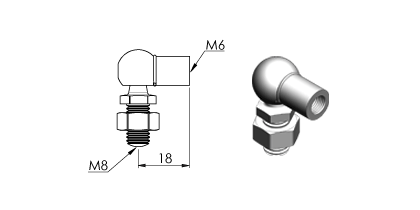

  8. EF-BJ012S
    En stock: 2 017
    Matériau Acier inoxydable 304
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 8,00
    A - Longueur centre (mm) 18,00
    Force max. - Ressort de compression à gaz 650
    Force max. - Ressorts de traction à gaz (N) 650
  9. EF-BJ005Z
    En stock: 2 525
    Matériau Galvanisé
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 8,00
    A - Longueur centre (mm) 25,00
    Force max. - Ressort de compression à gaz 650
    Force max. - Ressorts de traction à gaz (N) 650

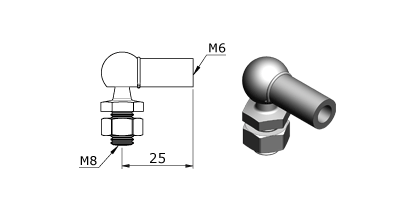

  10. EF-BJ005S
    En stock: 1 375
    Matériau Acier inoxydable 304
    IT - Filetage intérieur (mm) 6,00
    ET - Filetage extérieur (mm) 8,00
    A - Longueur centre (mm) 25,00
    Force max. - Ressort de compression à gaz 650
    Force max. - Ressorts de traction à gaz (N) 650

Produits 1-10 sur 17

Page
par page
Par ordre décroissant
Matériau

Nous avons des embouts dans trois matériaux différents:

  • Acier inoxydable 304
  • Acier zingué
  • Plastique

Tous les raccords d'extrémité ne sont pas disponibles dans tous les matériaux.
