    Pivot à rotule

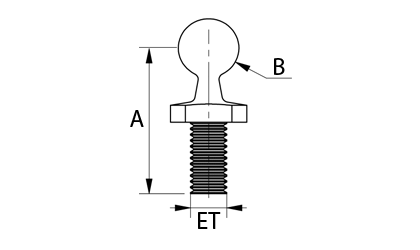

    Dessin technique - Pivot à rotule
    :Support
    Extension M6
    M8
    M10

    Support avec pivot à rotule Ø10
    Ø13
    Ø16

    U Support Ø8



    Support avec arbre Ø4
    Ø6
    Ø8

    :Raccords d'extrémité
    Boucles M4
    M6
    M8
    M10
    Coussinet sphérique M6
    M8
    M10

    Chape de tringlerie M4
    M6
    M8
    M10
    Joint à rotule M4
    M6
    M8
    M10
    Afficher plus Montrer moins
    Filtrer par
    Affiner les options
    A - Longueur centre (mm)
    M - Diamètre de mandrin (mm)
    S - Espace (mm)
    Force max. - Ressort de compression à gaz
    Force max. - Ressorts de traction à gaz (N)
    B - Taille de la bille (mm)
    ET - Filetage extérieur (M)
    Matériau

    Produits 1-10 sur 14

    Page
    par page
    Par ordre décroissant
    Matériau B
    Taille de la bille (mm)    		 A
    Longueur centre (mm)    		 ET
    Filetage extérieur (M)    		 M
    Diamètre de mandrin (mm)    		 S
    Espace (mm)    		 Force max.
    Ressort de compression à gaz    		 Force max.
    Ressorts de traction à gaz (N)    		 Référence Dessins tech Comparer En savoir plus 3D CAD Stock Voir les prix - Ajouter au panier
    Galvanisé N/A N/A 6,00 6,00 10,00 654 654 EF-PA001Z EF-PA001Z
    		859
    Galvanisé N/A N/A 8,00 8,00 14,00 1201 1201 EF-PA002Z EF-PA002Z
    		547
    Acier inoxydable 10,00 24,00 6,00 650 650 EF-B002S EF-B002S
    		2 581
    Galvanisé 10,00 24,00 6,00 650 650 EF-B002ZB EF-B002ZB
    		107
    Galvanisé 10,00 26,00 8,00 650 650 EF-B001Z EF-B001Z
    		998
    Acier inoxydable 10,00 26,00 8,00 650 650 EF-B001S EF-B001S
    		312
    Galvanisé 10,00 33,00 10,00 1200 1200 EF-B016Z EF-B016Z
    		95
    Acier inoxydable 13,00 30,00 8,00 1200 1200 EF-B004S EF-B004S
    		459
    Galvanisé 13,00 30,00 8,00 1201 1201 EF-B003Z EF-B003Z
    		22
    Galvanisé 13,00 34,00 10,00 1200 1200 EF-B005Z EF-B005Z
    		26
    1. EF-PA001Z
      En stock: 859
      EF-PA001Z
      Matériau Galvanisé
      B - Taille de la bille (mm) N/A
      A - Longueur centre (mm) N/A
      ET - Filetage extérieur (M) 6,00
      M - Diamètre de mandrin (mm) 6,00
      S - Espace (mm) 10,00
      Force max. - Ressort de compression à gaz 654
      Force max. - Ressorts de traction à gaz (N) 654
      Voir plus
    2. EF-PA002Z
      En stock: 547
      EF-PA002Z
      Matériau Galvanisé
      B - Taille de la bille (mm) N/A
      A - Longueur centre (mm) N/A
      ET - Filetage extérieur (M) 8,00
      M - Diamètre de mandrin (mm) 8,00
      S - Espace (mm) 14,00
      Force max. - Ressort de compression à gaz 1201
      Force max. - Ressorts de traction à gaz (N) 1201
      Voir plus

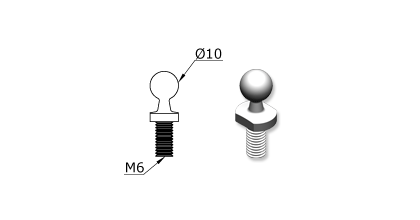

    3. EF-B002S
      En stock: 2 581
      EF-B002S
      Matériau Acier inoxydable
      B - Taille de la bille (mm) 10,00
      A - Longueur centre (mm) 24,00
      ET - Filetage extérieur (M) 6,00
      M - Diamètre de mandrin (mm)
      S - Espace (mm)
      Force max. - Ressort de compression à gaz 650
      Force max. - Ressorts de traction à gaz (N) 650
      Voir plus

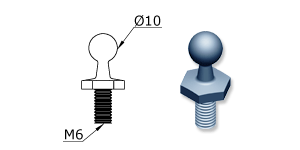

    4. EF-B002ZB
      En stock: 107
      EF-B002ZB
      Matériau Galvanisé
      B - Taille de la bille (mm) 10,00
      A - Longueur centre (mm) 24,00
      ET - Filetage extérieur (M) 6,00
      M - Diamètre de mandrin (mm)
      S - Espace (mm)
      Force max. - Ressort de compression à gaz 650
      Force max. - Ressorts de traction à gaz (N) 650
      Voir plus

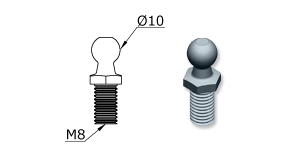

    5. EF-B001Z
      En stock: 998
      EF-B001Z
      Matériau Galvanisé
      B - Taille de la bille (mm) 10,00
      A - Longueur centre (mm) 26,00
      ET - Filetage extérieur (M) 8,00
      M - Diamètre de mandrin (mm)
      S - Espace (mm)
      Force max. - Ressort de compression à gaz 650
      Force max. - Ressorts de traction à gaz (N) 650
      Voir plus

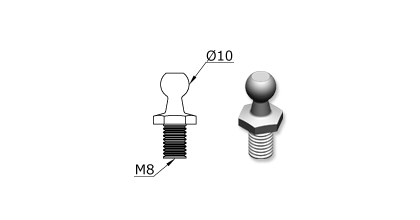

    6. EF-B001S
      En stock: 312
      EF-B001S
      Matériau Acier inoxydable
      B - Taille de la bille (mm) 10,00
      A - Longueur centre (mm) 26,00
      ET - Filetage extérieur (M) 8,00
      M - Diamètre de mandrin (mm)
      S - Espace (mm)
      Force max. - Ressort de compression à gaz 650
      Force max. - Ressorts de traction à gaz (N) 650
      Voir plus

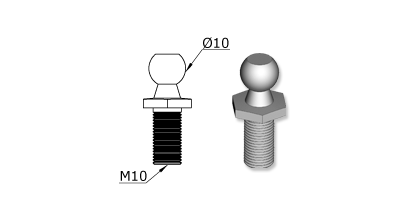

    7. EF-B016Z
      En stock: 95
      EF-B016Z
      Matériau Galvanisé
      B - Taille de la bille (mm) 10,00
      A - Longueur centre (mm) 33,00
      ET - Filetage extérieur (M) 10,00
      M - Diamètre de mandrin (mm)
      S - Espace (mm)
      Force max. - Ressort de compression à gaz 1200
      Force max. - Ressorts de traction à gaz (N) 1200
      Voir plus

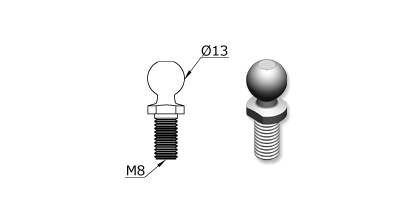

    8. EF-B004S
      En stock: 459
      EF-B004S
      Matériau Acier inoxydable
      B - Taille de la bille (mm) 13,00
      A - Longueur centre (mm) 30,00
      ET - Filetage extérieur (M) 8,00
      M - Diamètre de mandrin (mm)
      S - Espace (mm)
      Force max. - Ressort de compression à gaz 1200
      Force max. - Ressorts de traction à gaz (N) 1200
      Voir plus

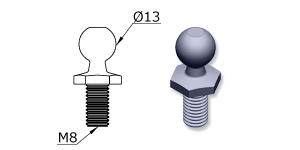

    9. EF-B003Z
      En stock: 22
      EF-B003Z
      Matériau Galvanisé
      B - Taille de la bille (mm) 13,00
      A - Longueur centre (mm) 30,00
      ET - Filetage extérieur (M) 8,00
      M - Diamètre de mandrin (mm)
      S - Espace (mm)
      Force max. - Ressort de compression à gaz 1201
      Force max. - Ressorts de traction à gaz (N) 1201
      Voir plus

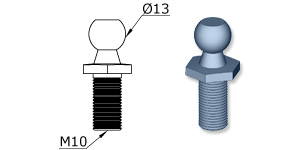

    10. EF-B005Z
      En stock: 26
      EF-B005Z
      Matériau Galvanisé
      B - Taille de la bille (mm) 13,00
      A - Longueur centre (mm) 34,00
      ET - Filetage extérieur (M) 10,00
      M - Diamètre de mandrin (mm)
      S - Espace (mm)
      Force max. - Ressort de compression à gaz 1200
      Force max. - Ressorts de traction à gaz (N) 1200
      Voir plus

    Produits 1-10 sur 14

    Page
    par page
    Par ordre décroissant
    Matériau

    Nous avons des embouts dans deux matériaux différents:

    • Acier inoxydable 304
    • Acier zingué

    Tous les raccords d'extrémité ne sont pas disponibles dans les deux matériaux.
