Ressorts de torsion - Acier inoxydable

Ressorts de torsion - Acier inoxydable

Passez votre commande avant 15 h 30 du lundi au jeudi et avant 14 h 45 le vendredi, nous l’expédierons le jour même pour une livraison théorique sous 2 à 4 jours. Cela s’applique à tous les ressorts de torsion en stock.

Consultez notre vaste gamme de ressorts de torsion en fil en acier inoxydable. Informez-vous des remises sur quantités et des prix en cliquant sur le caddie à côté du produit correspondant.

Pour une navigation plus simple et plus rapide, utilisez les curseurs de défilement de la gamme ci-dessous.

Qu’est-ce qu’un ressort de torsion ?


Les ressorts de torsion sont utilisés pour produire un couple ou une énergie rotationnelle accumulée dans une construction d’assemblage. Un ressort de torsion est généralement monté sur un mandrin. Le mandrin est dimensionné de manière à laisser juste assez d’espace entre le mandrin et l’intérieur du corps du ressort. L’espace entre le mandrin et le corps du ressort ne doit pas être trop grand ni trop petit. Si l’espace est trop grand, le corps du ressort peut s’effondrer, et s’il est trop petit, le corps du ressort peut se caler sur le mandrin lorsqu’il est chargé.

Le ressort doit toujours être chargé dans la direction qui permet au corps du ressort de se « fermer ». Il est possible de choisir des ressorts à enroulement à droite ou à gauche pour pouvoir les monter par paires sur un mandrin.

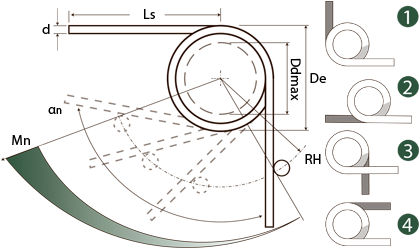

Positions du pied différentes


Nous offrons des ressorts hélicoïdaux en acier inoxydable avec quatre positions différentes. Si une autre position est souhaitée, notre série de corde à piano peut aider. En savoir plus.

Enroulement


Les références produit finissant par « R » désignent les ressorts enroulés à droite.
Les références produit finissant par « L » désignent les ressorts enroulés à gauche.

Filtrer par
Affiner les options
d - Diamètre du fil (mm)
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
Ddmax - Arbre max. (mm)
n - Spires élastiques (Quantité)
Ls1 - Longueur de pied (mm)
αn - Pivotement max. (degrés)
Mn - Couple max. (N mm)

Produits 1-10 sur 360

Par ordre décroissant
Voir les prix - Ajouter au panier Matériau d
Diamètre du fil (mm)
De
Diamètre extérieur (mm)
Di
Diamètre intérieur (mm)
Ddmax
Arbre max. (mm)
n
Spires élastiques (Quantité)
Ls1
Longueur de pied (mm)
αn
Pivotement max. (degrés)
Mn
Couple max. (N mm)
Référence Stock Dessins tech En savoir plus 3D CAD
Acier inoxydable 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055L T012-090-055L
Acier inoxydable 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055R T012-090-055R
Acier inoxydable 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062L T012-270-062L
Acier inoxydable 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062R T012-270-062R
Acier inoxydable 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067L T012-180-067L
Acier inoxydable 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067R T012-180-067R
Acier inoxydable 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109L T012-180-109L
Acier inoxydable 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109R T012-180-109R
Acier inoxydable 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109L T012-270-109L
Acier inoxydable 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109R T012-270-109R
  1. T012-090-055L
    En stock: 275
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 2,36
    Di - Diamètre intérieur (mm) 1,76
    Ddmax - Arbre max. (mm) 1,40
    n - Spires élastiques (Quantité) 2,25
    Ls1 - Longueur de pied (mm) 9,50
    αn - Pivotement max. (degrés) 90,00
    Mn - Couple max. (N mm) 5,31
  2. T012-090-055R
    En stock: 1 079
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 2,36
    Di - Diamètre intérieur (mm) 1,76
    Ddmax - Arbre max. (mm) 1,40
    n - Spires élastiques (Quantité) 2,25
    Ls1 - Longueur de pied (mm) 9,50
    αn - Pivotement max. (degrés) 90,00
    Mn - Couple max. (N mm) 5,31
  3. T012-270-062L
    En stock: 272
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 2,59
    Di - Diamètre intérieur (mm) 1,99
    Ddmax - Arbre max. (mm) 1,57
    n - Spires élastiques (Quantité) 8,75
    Ls1 - Longueur de pied (mm) 9,50
    αn - Pivotement max. (degrés) 270,00
    Mn - Couple max. (N mm) 5,31
  4. T012-270-062R
    En stock: 465
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 2,59
    Di - Diamètre intérieur (mm) 1,99
    Ddmax - Arbre max. (mm) 1,57
    n - Spires élastiques (Quantité) 8,75
    Ls1 - Longueur de pied (mm) 9,50
    αn - Pivotement max. (degrés) 270,00
    Mn - Couple max. (N mm) 5,31
  5. T012-180-067L
    En stock: 403
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 2,77
    Di - Diamètre intérieur (mm) 2,17
    Ddmax - Arbre max. (mm) 1,70
    n - Spires élastiques (Quantité) 5,00
    Ls1 - Longueur de pied (mm) 9,50
    αn - Pivotement max. (degrés) 180,00
    Mn - Couple max. (N mm) 5,31
  6. T012-180-067R
    En stock: 756
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 2,77
    Di - Diamètre intérieur (mm) 2,17
    Ddmax - Arbre max. (mm) 1,70
    n - Spires élastiques (Quantité) 5,00
    Ls1 - Longueur de pied (mm) 9,50
    αn - Pivotement max. (degrés) 180,00
    Mn - Couple max. (N mm) 5,31
  7. T012-180-109L
    En stock: 309
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 4,22
    Di - Diamètre intérieur (mm) 3,62
    Ddmax - Arbre max. (mm) 2,77
    n - Spires élastiques (Quantité) 3,00
    Ls1 - Longueur de pied (mm) 12,70
    αn - Pivotement max. (degrés) 180,00
    Mn - Couple max. (N mm) 5,31
  8. T012-180-109R
    En stock: 110
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 4,22
    Di - Diamètre intérieur (mm) 3,62
    Ddmax - Arbre max. (mm) 2,77
    n - Spires élastiques (Quantité) 3,00
    Ls1 - Longueur de pied (mm) 12,70
    αn - Pivotement max. (degrés) 180,00
    Mn - Couple max. (N mm) 5,31
  9. T012-270-109L
    En stock: 153
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 4,32
    Di - Diamètre intérieur (mm) 3,72
    Ddmax - Arbre max. (mm) 2,77
    n - Spires élastiques (Quantité) 4,75
    Ls1 - Longueur de pied (mm) 12,70
    αn - Pivotement max. (degrés) 270,00
    Mn - Couple max. (N mm) 5,31
  10. T012-270-109R
    En stock: 534
    Matériau Acier inoxydable 302
    d - Diamètre du fil (mm) 0,30
    De - Diamètre extérieur (mm) 4,32
    Di - Diamètre intérieur (mm) 3,72
    Ddmax - Arbre max. (mm) 2,77
    n - Spires élastiques (Quantité) 4,75
    Ls1 - Longueur de pied (mm) 12,70
    αn - Pivotement max. (degrés) 270,00
    Mn - Couple max. (N mm) 5,31
Page
par page

Inoxydable:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Température de fonctionnement entre -200 ºC et +250 ºC

Tolérance de couple : +/-10 %
Tolérances concernant le diamètre extérieur (De) : +/-5 %

Si vous désirez une fiche technique en PDF ou une représentation CAO en 3D du ressort au format .step, .iges ou .sat, celles-ci peuvent être téléchargées gratuitement en cliquant sur le symbole « CAO 3D » à côté du numéro d’article dans le tableau.

Les références produit finissant par « R » désignent les ressorts enroulés à droite.
Les références produit finissant par « L » désignent les ressorts enroulés à gauche.

Ressorts de torsion - Acier inoxydable - Enroulement

La durée de vie d’un ressort est généralement très difficile à déterminer. Un grand nombre de paramètres entrent en jeu et c’est pourquoi il est impossible de déterminer leur durée de vie.

Les paramètres ayant une influence significative sur leur durée de vie sont : l’installation, le mode d’installation, le nombre de mouvements, les vibrations, les chocs, la torsion, la longueur de course, une course non-axiale, la température, l’usure contre d’autres surfaces, l’environnement d’utilisation, les agents nettoyants, les impacts latéraux, etc.

L’application d’une charge maximale au ressort ou un dépassement de cette charge raccourcit sa durée de vie et le déforme de manière permanente.
