Ressorts de torsion - Corde à piano

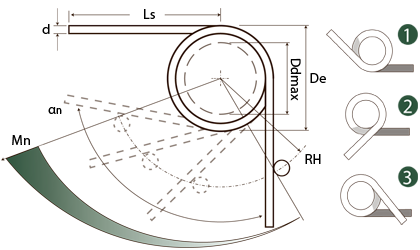

Dessin technique - Ressorts de torsion
Nous proposons des ressorts de torsion en corde à piano avec trois positions du pied différentes. Si une position du pied différente est nécessaire, notre série en acier inoxydable pourra peut-être vous être utile.


Les références produit finissant par « R » désignent les ressorts enroulés à droite.
Les références produit finissant par « L » désignent les ressorts enroulés à gauche.

Matériau

DIN 17223 de classe C, numéro de matériau: 1.200
Température de fonctionnement entre -30 ºC et +120 ºC

Tolérances

Tolérance de couple : +/-10 %
Tolérances concernant le diamètre extérieur (De) : +/-5 %

Enroulement

Référence se terminant par R = enroulement à droite
Référence se terminant par L = enroulement à gauche

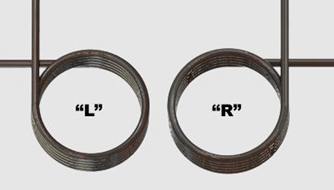

Torsion springs - coil direction

Filtrer par
Affiner les options
d - Diamètre du fil (mm)
De - Diamètre extérieur (mm)
Di - Diamètre intérieur (mm)
n - Spires élastiques (Quantité)
Ddmax - Arbre max. (mm)
Position du pied
Mn - Couple max. (N mm)
RH - Bras de torsion (mm)
Ls1 - Longueur de pied (mm)
αn - Pivotement max. (degrés)

Produits 1-10 sur 144

Page
par page
Par ordre décroissant
d
Diamètre du fil (mm)
De
Diamètre extérieur (mm)
Di
Diamètre intérieur (mm)
Ddmax
Arbre max. (mm)
n
Spires élastiques (Quantité)
Ls1
Longueur de pied (mm)
αn
Pivotement max. (degrés)
Position du pied Mn
Couple max. (N mm)
RH
Bras de torsion (mm)
Référence Dessins tech Comparer En savoir plus Ajouter au panier Stock 3D CAD
0,41 4,78 3,96 3,18 5,92 19,10 210,00 2 12,00 9,52 T016-210-125R T016-210-125R 144
0,41 4,78 3,96 3,18 5,92 19,10 210,00 2 12,00 9,52 T016-210-125L T016-210-125L 136
0,41 4,78 3,96 3,18 8,67 19,10 300,00 3 12,00 9,52 T016-300-125R T016-300-125R 59
0,41 4,78 3,96 3,18 8,67 19,10 300,00 3 12,00 9,52 T016-300-125L T016-300-125L 12
0,41 4,83 4,01 3,18 3,17 19,10 120,00 1 12,00 9,52 T016-120-125L T016-120-125L 182
0,41 4,83 4,01 3,18 3,17 19,10 120,00 1 12,00 9,52 T016-120-125R T016-120-125R 149
0,51 6,93 5,91 4,75 8,67 25,40 300,00 3 20,00 12,70 T020-300-187R T020-300-187R 51
0,51 6,93 5,91 4,75 8,67 25,40 300,00 3 20,00 12,70 T020-300-187L T020-300-187L 38
0,51 6,96 5,94 4,75 5,92 25,40 210,00 2 20,00 12,70 T020-210-187R T020-210-187R 21
0,51 6,96 5,94 4,75 5,92 25,40 210,00 2 20,00 12,70 T020-210-187L T020-210-187L 32
  1. T016-210-125R
    En stock: 144
    d - Diamètre du fil (mm) 0,41
    De - Diamètre extérieur (mm) 4,78
    Di - Diamètre intérieur (mm) 3,96
    Ddmax - Arbre max. (mm) 3,18
    n - Spires élastiques (Quantité) 5,92
    Ls1 - Longueur de pied (mm) 19,10
    αn - Pivotement max. (degrés) 210,00
    Position du pied 2
    Mn - Couple max. (N mm) 12,00
    RH - Bras de torsion (mm) 9,52
  2. T016-210-125L
    En stock: 136
    d - Diamètre du fil (mm) 0,41
    De - Diamètre extérieur (mm) 4,78
    Di - Diamètre intérieur (mm) 3,96
    Ddmax - Arbre max. (mm) 3,18
    n - Spires élastiques (Quantité) 5,92
    Ls1 - Longueur de pied (mm) 19,10
    αn - Pivotement max. (degrés) 210,00
    Position du pied 2
    Mn - Couple max. (N mm) 12,00
    RH - Bras de torsion (mm) 9,52
  3. T016-300-125R
    En stock: 59
    d - Diamètre du fil (mm) 0,41
    De - Diamètre extérieur (mm) 4,78
    Di - Diamètre intérieur (mm) 3,96
    Ddmax - Arbre max. (mm) 3,18
    n - Spires élastiques (Quantité) 8,67
    Ls1 - Longueur de pied (mm) 19,10
    αn - Pivotement max. (degrés) 300,00
    Position du pied 3
    Mn - Couple max. (N mm) 12,00
    RH - Bras de torsion (mm) 9,52
  4. T016-300-125L
    En stock: 12
    d - Diamètre du fil (mm) 0,41
    De - Diamètre extérieur (mm) 4,78
    Di - Diamètre intérieur (mm) 3,96
    Ddmax - Arbre max. (mm) 3,18
    n - Spires élastiques (Quantité) 8,67
    Ls1 - Longueur de pied (mm) 19,10
    αn - Pivotement max. (degrés) 300,00
    Position du pied 3
    Mn - Couple max. (N mm) 12,00
    RH - Bras de torsion (mm) 9,52
  5. T016-120-125L
    En stock: 182
    d - Diamètre du fil (mm) 0,41
    De - Diamètre extérieur (mm) 4,83
    Di - Diamètre intérieur (mm) 4,01
    Ddmax - Arbre max. (mm) 3,18
    n - Spires élastiques (Quantité) 3,17
    Ls1 - Longueur de pied (mm) 19,10
    αn - Pivotement max. (degrés) 120,00
    Position du pied 1
    Mn - Couple max. (N mm) 12,00
    RH - Bras de torsion (mm) 9,52
  6. T016-120-125R
    En stock: 149
    d - Diamètre du fil (mm) 0,41
    De - Diamètre extérieur (mm) 4,83
    Di - Diamètre intérieur (mm) 4,01
    Ddmax - Arbre max. (mm) 3,18
    n - Spires élastiques (Quantité) 3,17
    Ls1 - Longueur de pied (mm) 19,10
    αn - Pivotement max. (degrés) 120,00
    Position du pied 1
    Mn - Couple max. (N mm) 12,00
    RH - Bras de torsion (mm) 9,52
  7. T020-300-187R
    En stock: 51
    d - Diamètre du fil (mm) 0,51
    De - Diamètre extérieur (mm) 6,93
    Di - Diamètre intérieur (mm) 5,91
    Ddmax - Arbre max. (mm) 4,75
    n - Spires élastiques (Quantité) 8,67
    Ls1 - Longueur de pied (mm) 25,40
    αn - Pivotement max. (degrés) 300,00
    Position du pied 3
    Mn - Couple max. (N mm) 20,00
    RH - Bras de torsion (mm) 12,70
  8. T020-300-187L
    En stock: 38
    d - Diamètre du fil (mm) 0,51
    De - Diamètre extérieur (mm) 6,93
    Di - Diamètre intérieur (mm) 5,91
    Ddmax - Arbre max. (mm) 4,75
    n - Spires élastiques (Quantité) 8,67
    Ls1 - Longueur de pied (mm) 25,40
    αn - Pivotement max. (degrés) 300,00
    Position du pied 3
    Mn - Couple max. (N mm) 20,00
    RH - Bras de torsion (mm) 12,70
  9. T020-210-187R
    En stock: 21
    d - Diamètre du fil (mm) 0,51
    De - Diamètre extérieur (mm) 6,96
    Di - Diamètre intérieur (mm) 5,94
    Ddmax - Arbre max. (mm) 4,75
    n - Spires élastiques (Quantité) 5,92
    Ls1 - Longueur de pied (mm) 25,40
    αn - Pivotement max. (degrés) 210,00
    Position du pied 2
    Mn - Couple max. (N mm) 20,00
    RH - Bras de torsion (mm) 12,70
  10. T020-210-187L
    En stock: 32
    d - Diamètre du fil (mm) 0,51
    De - Diamètre extérieur (mm) 6,96
    Di - Diamètre intérieur (mm) 5,94
    Ddmax - Arbre max. (mm) 4,75
    n - Spires élastiques (Quantité) 5,92
    Ls1 - Longueur de pied (mm) 25,40
    αn - Pivotement max. (degrés) 210,00
    Position du pied 2
    Mn - Couple max. (N mm) 20,00
    RH - Bras de torsion (mm) 12,70
